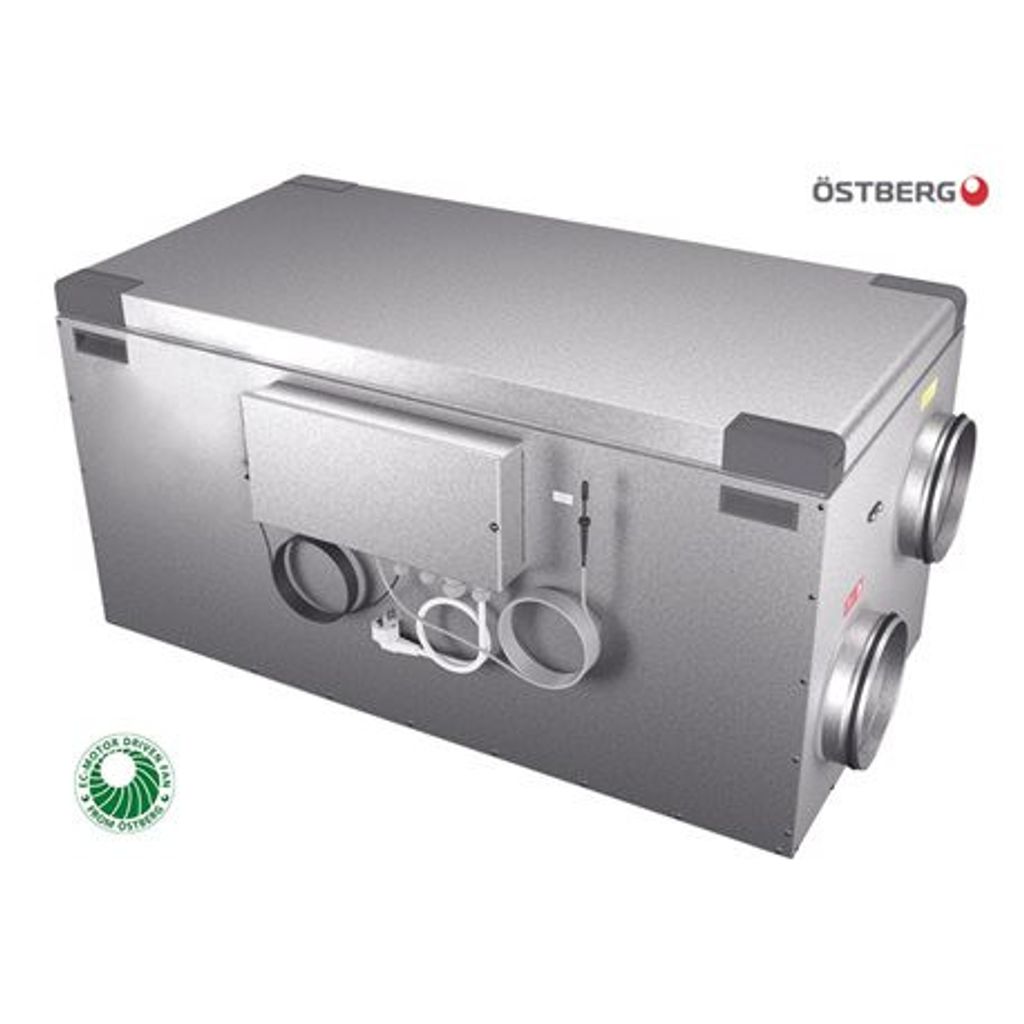

Östberg Heru 200 S EC-Y2

Östberg HERU 200 S EC-y2 är den senaste generationen av HERU-aggregat med sidoanslutningar, utvecklad för energieffektiv till- och frånluftsventilation med värmeåtervinning, så kallad FTX. Aggregatet passar utmärkt i villor, lägenheter, kontor och andra lokaler där det ställs höga krav på god inomhusmiljö, låg energiförbrukning och hög driftsäkerhet.

HERU 200 S EC-y2 kan placeras i både varma och kalla utrymmen. Modellen levereras i högerutförande som standard men kan byggas om till vänsterutförande. Den kan dessutom installeras med locket uppåt eller åt sidan, vilket ger stor flexibilitet vid montering.

Luftmängd: cirka 190 l/s vid 200 Pa
Rekommenderad yta: upp till cirka 380 m²

Fördelar

• FTX-aggregat med hög temperaturverkningsgrad
• Låg energianvändning och låg SFP
• Låg ljudnivå och hög driftsäkerhet
• Kan placeras i både varmt och kallt utrymme
• HERU IQ-appstyrning via Bluetooth eller molntjänst som standard

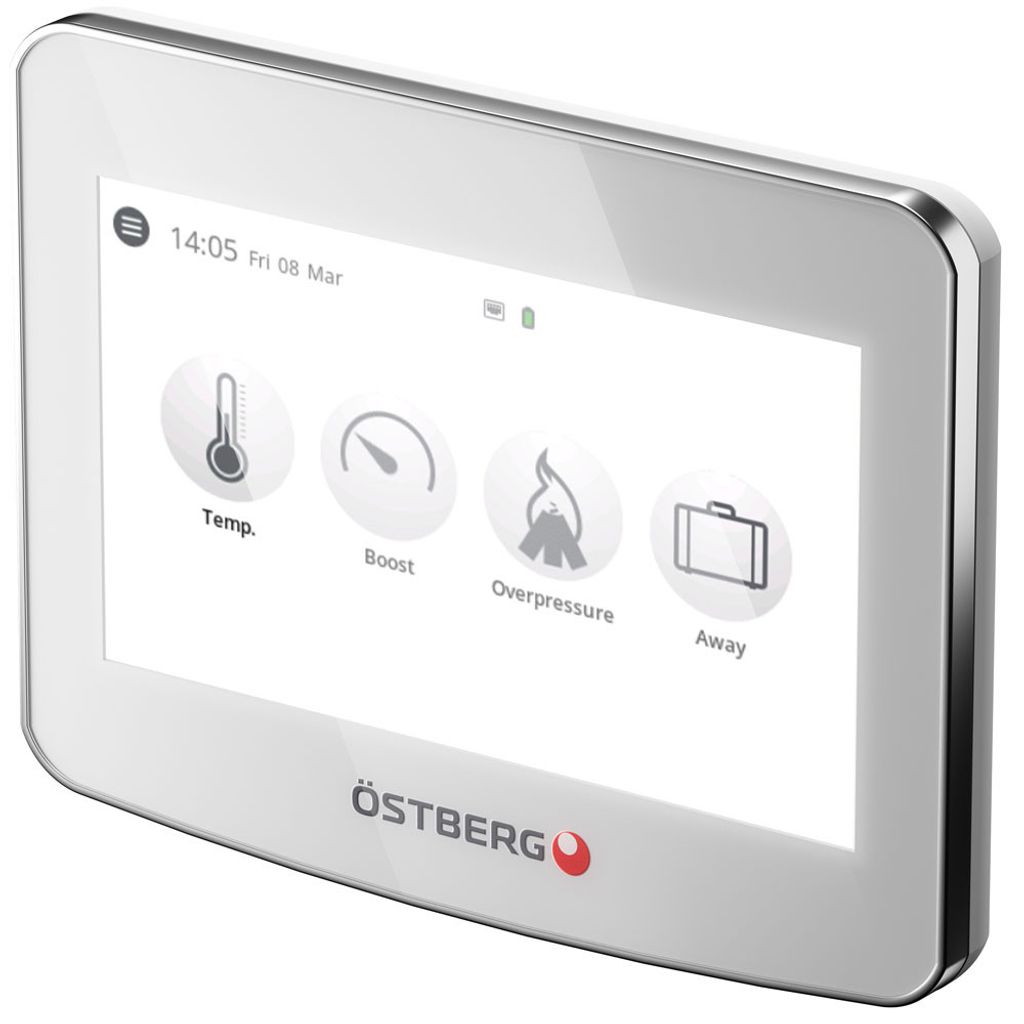

• Trådlös touchdisplay finns som tillbehör
• Integrerad Modbus-kommunikation som standard
• Inbyggd styrning för värme, kyla och förvärmare
• Möjlighet att skapa driftscheman och semesterprogram
• Stöd för extern styrning via exempelvis närvarogivare, PIR eller VOC-sensor



Ny generation med flera förbättringar

HERU 200 S EC-y2 är en ny generation av Östbergs energiåtervinningsaggregat och innehåller omfattande förbättringar inom användarvänlighet, hållbarhet, teknik och servicevänlighet.

• Helt nytt styrsystem med appstyrning
• Förbättrad rotordrift genom kilremsdrift
• Ny, mer energieffektiv rotormotor
• Förbättrad möjlighet att minska vikten vid installation genom enkel demontering av dörr, rotorkassett och fläktpaket
• Stoser med fasta gummitätningar för enklare montering och demontering
• Större avstånd mellan stosanslutningar för enklare installation och plats för ljuddämpare
• Minskad flora av reservdelar genom gemensamma artiklar mellan flera aggregat
• Förbättrat kondensskydd av elektronik
• Ny design med gemensamt formspråk
• Förbättrad kabeldragning och lösa givare för enklare service
• Tätade kabelgenomföringar och tydligt märkta kablar
• Gemensam kontakt för styrning och kraft mellan kabelstam och fläktpaket
• Standardiserade Torx T25-skruvar för enklare service och underhåll
• Förenklad elektrisk inkoppling vid fast installation



Konstruktion och teknik

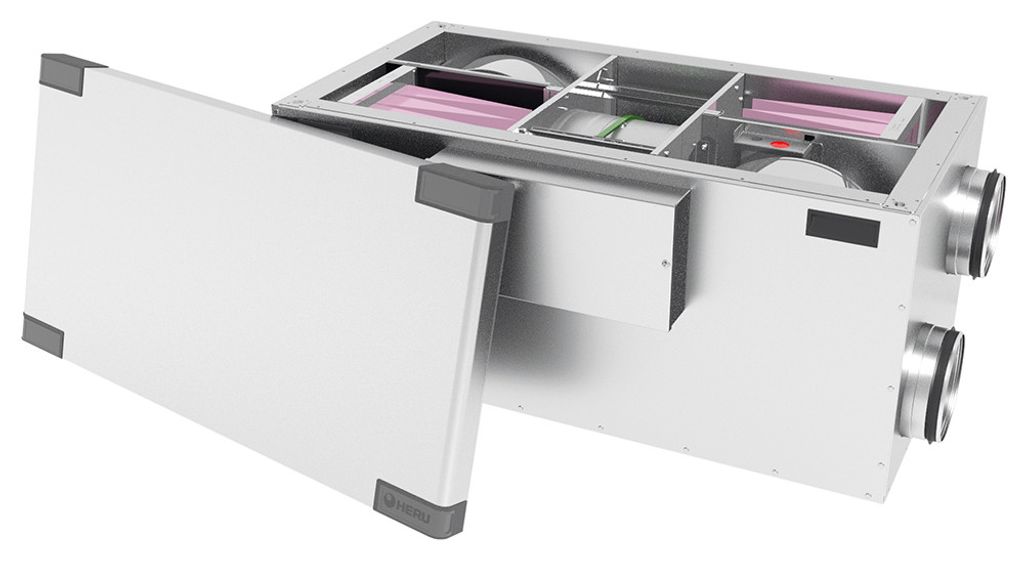

HERU 200 S EC-y2 är utrustad med en regenerativ roterande värmeväxlare av icke hygroskopisk typ, tillverkad av aluminium och placerad centralt i aggregatet. Värmeväxlaren kan demonteras för rengöring.

Luftflödet skapas av två tystgående radialfläktar med EC-motorer och bakåtböjda skovlar. Fläktarna är anslutna med snabbkontakter och är mycket enkla att ta ut för rengöring och service.

Aggregatet har inbyggd styrning för värme och kyla, vilket gör det möjligt att förbättra komforten i fastigheten genom både värmeåtervinning och nattkyla. Det är även försett med inbyggd elektrisk eftervärmare på 2300 W samt pulser för reglering av eleftervärmebatteri.

Aggregathöljet är tillverkat av galvaniserad stålplåt med 50 mm mellanliggande isolering, vilket ger god stabilitet, låg energiförlust och lång livslängd.

Filter

HERU 200 S EC-y2 levereras med påsfilter i filterklass ISO ePM1 65 % som standard för både till- och frånluft. Filtren är enkla att byta och bidrar till ren inomhusluft och god driftsekonomi.

Styrning och funktioner

Aggregatet styrs via HERU IQ-appen som standard, antingen via Bluetooth eller molntjänst. För användning via molntjänst krävs internetanslutning till HERU. I Google Play heter appen HERU IQ.

Det användarvänliga gränssnittet är anpassat för både installatör och slutanvändare. Installationsguiden hjälper installatören steg för steg, och den tydliga menyn gör det enkelt att övervaka och styra aggregatet.

• LAN – Modbus via TCP/IP för enkel integration i BMS-system
• PRE HEATER – möjlighet att installera och styra förvärmare från displayen
• EXTENDED OPERATION – digital ingång för förlängd drift via extern styrning
• APP – styr aggregatet via smartphone utan extra tillbehör
• SEMESTER – möjlighet att skapa periodiserade scheman utöver veckoschema
• FÄRGTEMA – välj ljust eller mörkt tema
• KLOCKA – skärmsläckare med tid och temperatur
• LARMHISTORIK – underlättar service och felsökning
• VOC SENSOR – stöd för behovsstyrning via VOC-sensor
• PIR SENSOR/TIMER – möjlighet att aktivera förlängd drift och bortaläge via extern timer eller PIR-sensor



Montage

För bästa resultat bör aggregatet placeras på en stöttålig isoleringsskiva, exempelvis markskiva, med en tjocklek på minst 50 mm. Säkerställ att det finns tillräckligt med utrymme runt aggregatet för service och underhåll.

• Anslut kanalerna till aggregatet och komplettera gärna med ljuddämpare på tilluft och frånluft
• Tillufts- och frånluftskanaler ska värmeisoleras om de placeras i kallt utrymme
• Uteluftskanalen och avloppskanalen bör alltid kondensisoleras
• Kanalgivaren GT7 ska monteras i tilluftskanalen
• Antennen ska monteras bredvid aggregatet på lämplig plats utan kontakt med plåt
• Vid anslutning av kanalmonterat vattenbatteri ska motordrivet spjällställdon med returfjäder monteras i uteluftskanalen



Uppstart

• Temperaturgivare GT7 ska alltid monteras i tilluftskanalen
• GT7 levereras ansluten på reläkortet och klar för installation
• Se till att antennen monteras utanför aggregatet på lämplig plats
• Förlängningssladd till antennen finns som tillbehör vid behov
• Aggregatet startar automatiskt när strömmen ansluts
• Observera att det kan ta några minuter innan alla funktioner har startat
• Aggregatet levereras i högerutförande som standard
• Om aggregatet ska användas i vänsterutförande görs programändring i meny för installation och flödesstyrning
• Vid ändring till vänsterutförande måste även den elektriska elvärmaren flyttas
• Rätt luftflöde ställs in via fläktarnas hastighet i installationsmenyn

Leveransinformation

HERU 200 S EC-y2 lagerförs normalt inte hos oss utan hos tillverkaren. Angiven leveranstid på 2–3 dagar gäller därför först efter kontroll med tillverkaren att aggregatet finns i lager.

Tekniska data

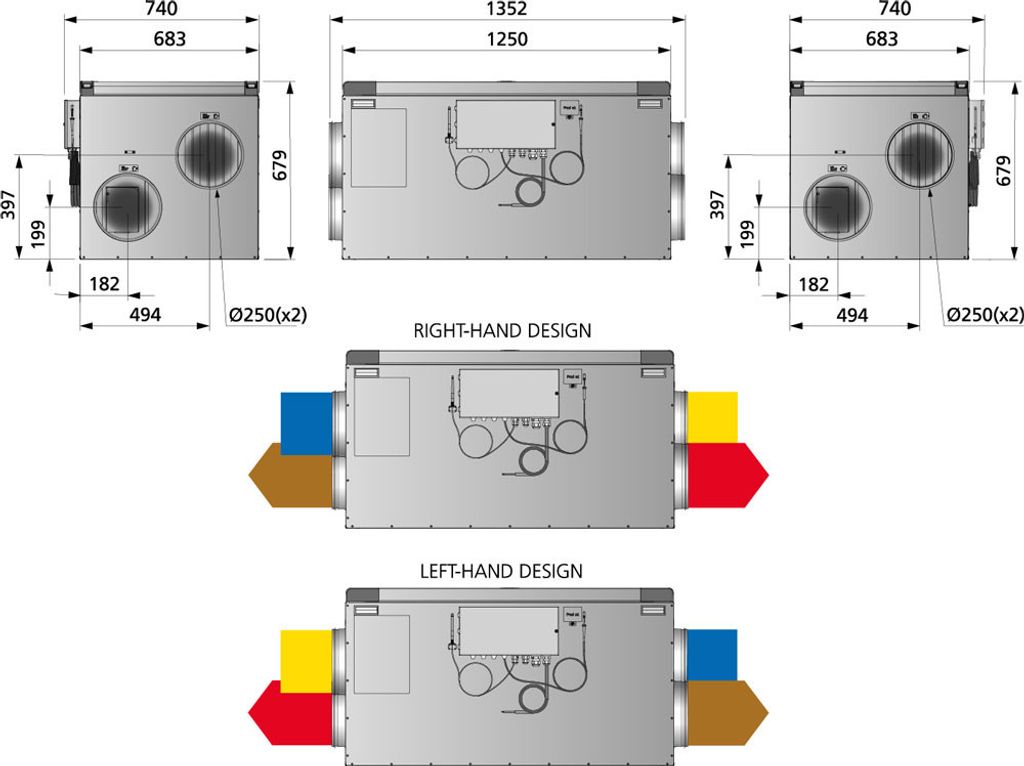

Yttermått (BxDxH): 1352 x 740 x 679 mm
Kanalanslutning: Ø250 mm
Vikt: 101 kg

Garanti: 3 års garanti vid kontinuerlig drift.

Ladda ner produktens datablad genom att klicka här.
