Östberg Heru 160 S EC-Y2
Östberg HERU 160 S EC-Y2 är ett FTX-aggregat med sidoanslutningar, regenerativ roterande värmeväxlare och EC-fläktar. Termisk verkningsgrad 84 %, luftmängd cirka 162 l/s vid 200 Pa (upp till cirka 320 m²), inbyggd eftervärmare på 1700 W, stickkontakt och styrning via HERU IQ-appen.
Läs mer
- Snabba leveranser
- Låga fraktkostnader
- Stort eget lager
- 30 dagars öppet köp
Beskrivning av Östberg Heru 160 S EC-Y2

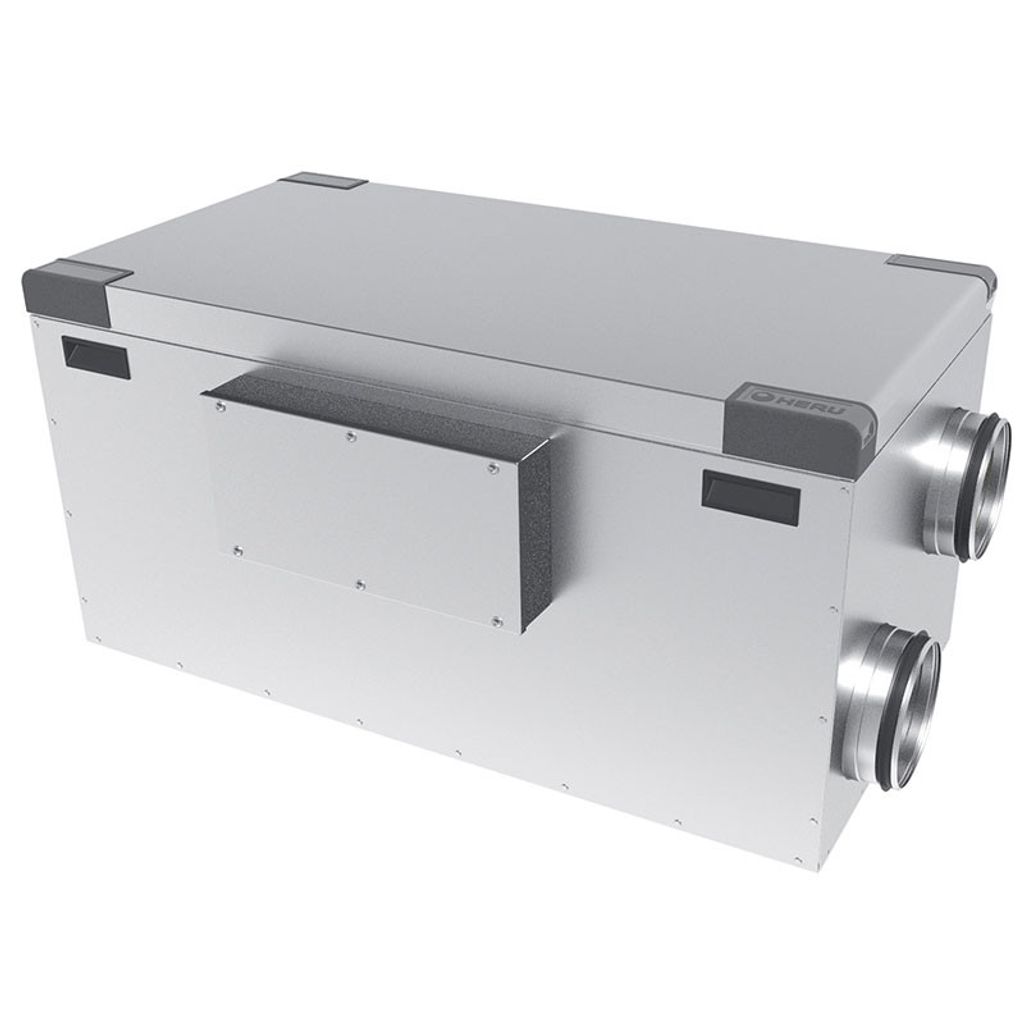

Östberg HERU 160 S EC-Y2 är ett aggregat med sidoanslutningar, utvecklat för energieffektiv till- och frånluftsventilation med värmeåtervinning, så kallad FTX. Aggregatet passar villor, lägenheter, kontor och andra lokaler där det ställs höga krav på god inomhusmiljö, låg energiförbrukning och hög driftsäkerhet. Den termiska verkningsgraden är 84 % enligt Östbergs produktinformationsblad.
Passar
- Villor, lägenheter och kontor upp till cirka 320 m²
- Luftmängd cirka 162 l/s vid 200 Pa
- Placeras i varmt eller kallt utrymme
- Kan installeras med locket uppåt eller åt sidan
- Levereras i högerutförande och kan byggas om till vänsterutförande
- Stickkontakt för enkel anslutning
Egenskaper
- FTX-aggregat med låg energianvändning (SFP), låg ljudnivå och hög driftsäkerhet
- Regenerativ roterande värmeväxlare i aluminium, icke hygroskopisk, som kan demonteras för rengöring
- Två tystgående radialfläktar med EC-motor och bakåtböjda skovlar, anslutna med snabbkontakter
- Påsfilter ISO ePM1 65 % för både från- och tilluft, enkla att byta
- Inbyggd elektrisk eftervärmare på 1700 W och förberedd för styrning av förvärmare
- Inbyggd styrning för värme och kyla (värmeåtervinning eller nattkyla)
- Integrerad Modbus-kommunikation som standard
- Unik konstruktion där köldbryggor har minimerats
- Tillverkat av galvaniserad stålplåt med 50 mm isolering
Styrning

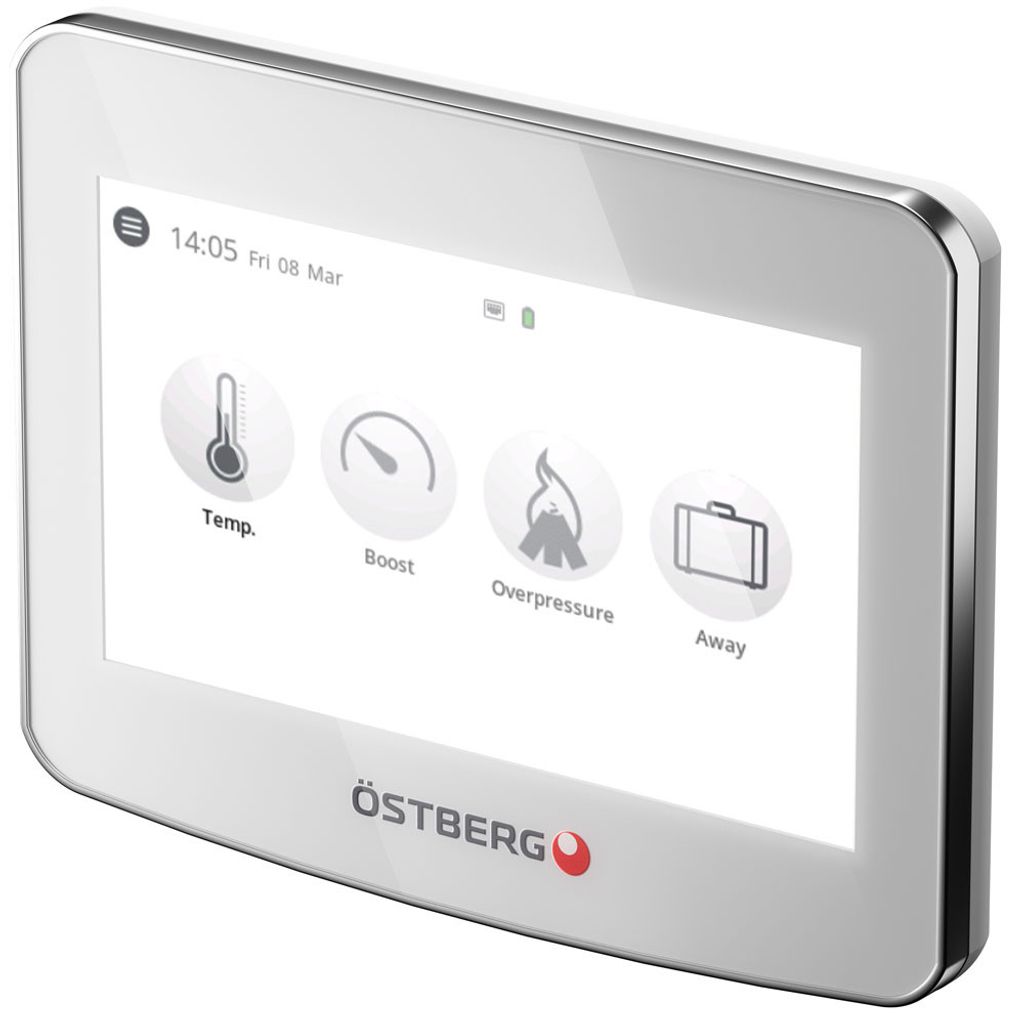

Aggregatet styrs via HERU IQ-appen som standard, antingen via Bluetooth eller molntjänst. För användning via molntjänst krävs internetanslutning till HERU. En trådlös touchdisplay finns som tillbehör. Installationsguiden hjälper installatören steg för steg, och en tydlig statusrad ger överblick över aggregatets driftläge.
- LAN – Modbus via TCP/IP för integration i BMS-system
- PRE HEATER: möjlighet att installera och styra förvärmare
- EXTENDED OPERATION: digital ingång för förlängd drift via extern styrning
- SEMESTER: periodiserade scheman utöver veckoschema
- FÄRGTEMA: ljust eller mörkt tema i displayen
- KLOCKA: skärmsläckare med tid och temperatur
- LARMHISTORIK: underlättar service och felsökning
- VOC SENSOR: stöd för behovsstyrning via VOC-sensor
- PIR SENSOR/TIMER: förlängd drift eller bortaläge via extern timer eller PIR-sensor
Nyheter i Y2
- Styrning och övervakning via app som standard
- Ny, mer energieffektiv rotormotor
- Stosar med fasta gummitätningar för enklare montering och demontering
- Större avstånd mellan stosanslutningar för enklare installation och plats för ljuddämpare

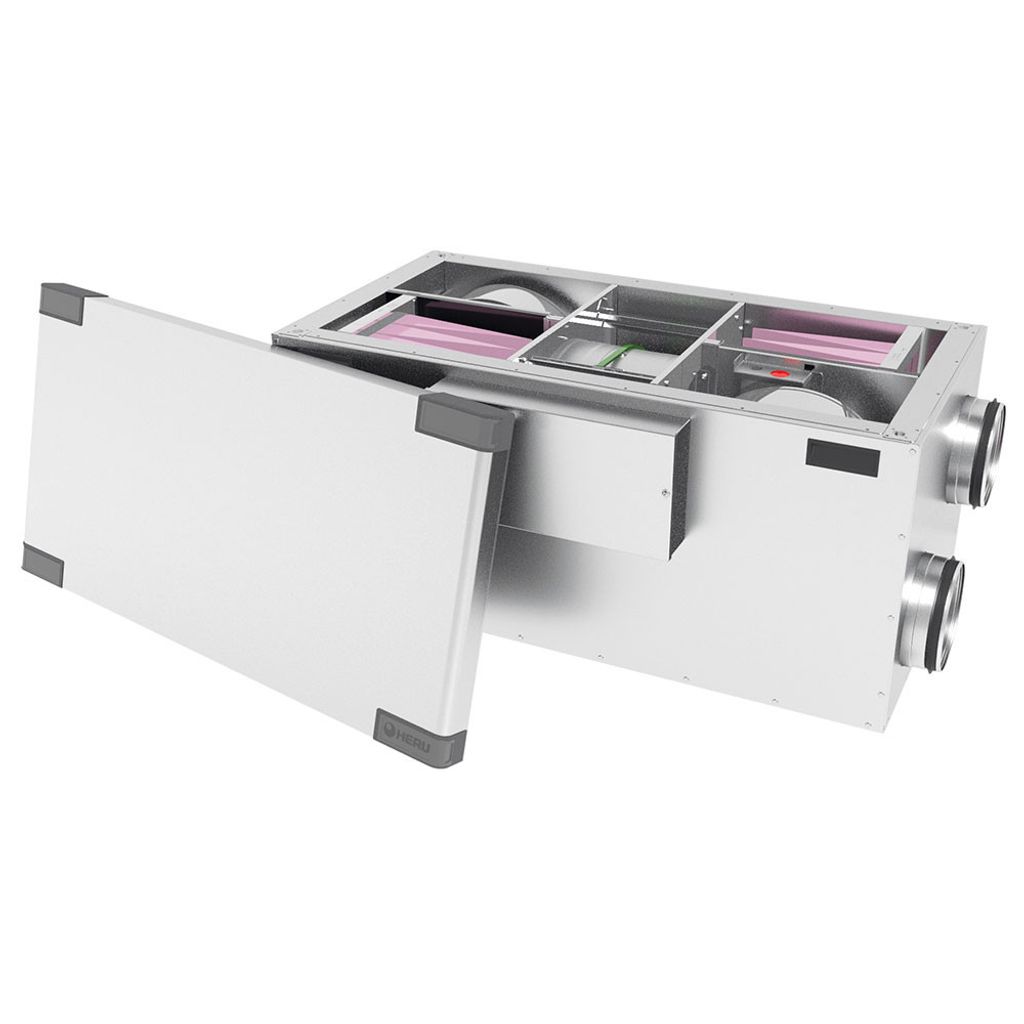

- Enkel demontering av dörr, rotorkassett och fläktpaket för att minska vikten vid installation
- Förbättrat kondensskydd av elektronik
- Tätade kabelgenomföringar och tydligt märkta kablar
- Gemensam kontakt för styrning och kraft mellan kabelstam och fläktpaket
- Standardiserade Torx T25-skruvar för enklare service och underhåll
- Gemensamma artiklar mellan flera aggregat ger färre reservdelar
Tekniska data
| Egenskap | Värde |
|---|---|
| Luftmängd | cirka 162 l/s vid 200 Pa |
| Rekommenderad yta | Upp till cirka 320 m² |
| Termisk verkningsgrad | 84 % (enligt Östbergs produktinformationsblad) |
| SPI (specifik tillförd effekt) | 0,32 W/(m³/h) |
| Max luftflöde vid 100 Pa | 650 m³/h |
| Max flöde vid 0 Pa | 200 l/s |
| Max tryck | 774 Pa |
| Energiklass (SEC, genomsnittlig zon) | A (-41,5 kWh/m²) |
| Spänning / frekvens | 230 V, 1~, 50 Hz (intervall 220–240 V) |
| Total effekt | 2020 W |
| Fläktarnas maxförbrukning | 301 W |
| Effekt eftervärmare | 1700 W |
| Ström | 9,9 A (fläktar 2,44 A, eftervärmare 7,39 A) |
| Varvtal | 2860 r/min |
| Ljudeffektnivå | 43 dB LwA |
| Ljudtrycksnivå på 3 m | 41 dB(A) |
| Skyddsklass | IP41 |
| Kanalanslutning | Ø 200 mm |
| Filter | ISO ePM1 65 % påsfilter |

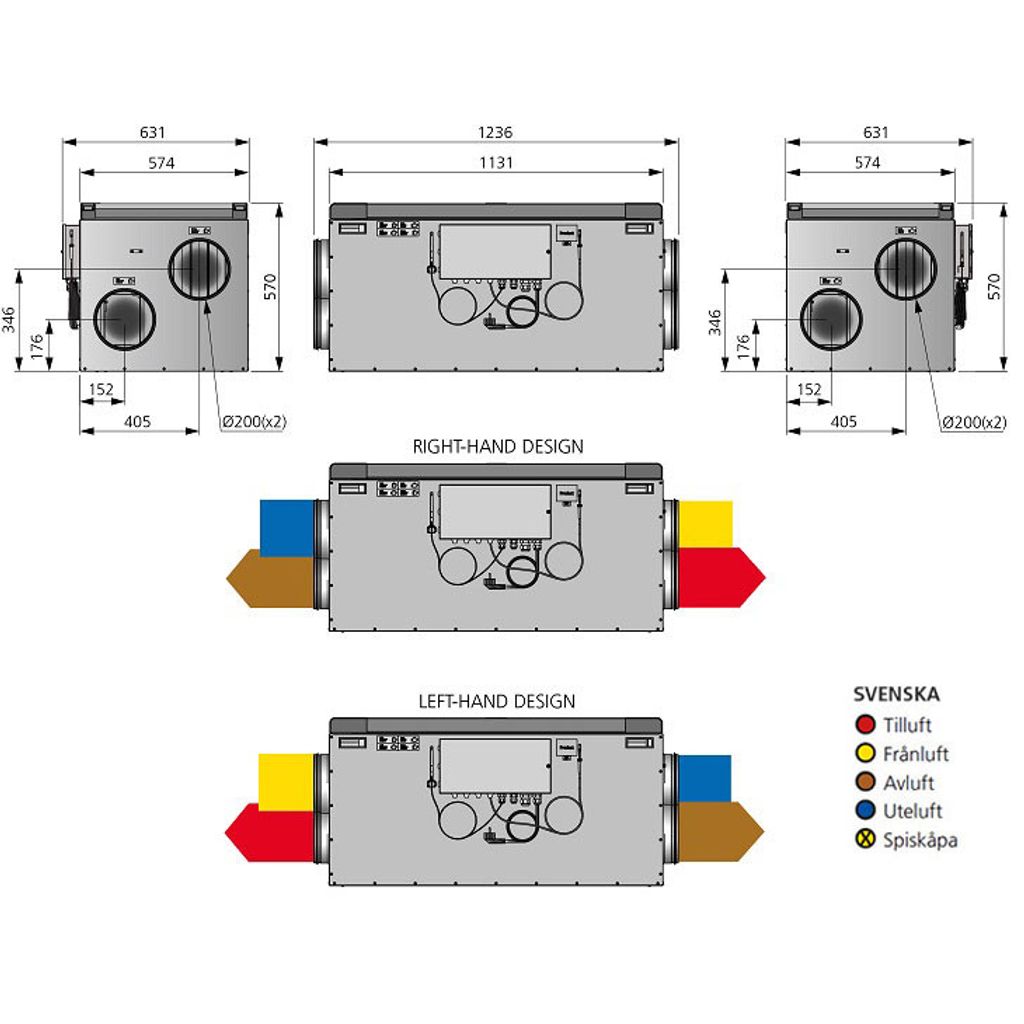

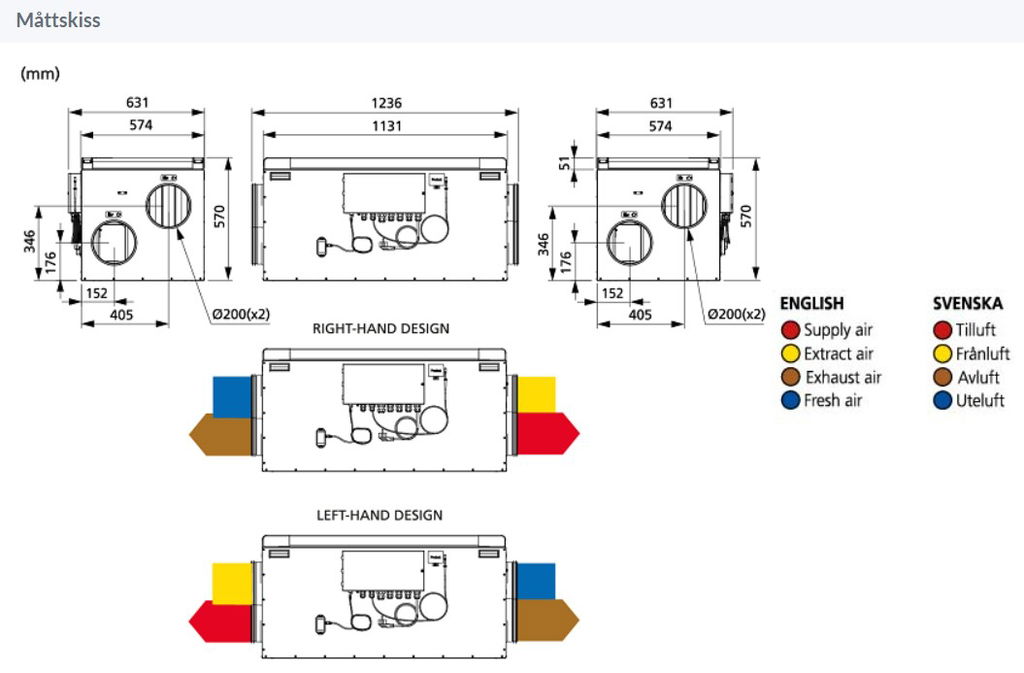

| Yttermått (BxDxH) | 1236 x 631 x 570 mm |
| Vikt | 77 kg (tomt hölje 39,6 kg) |
| Garanti | 3 år vid kontinuerlig drift |
Montering och uppstart
- Placera aggregatet på en stöttålig isoleringsskiva, till exempel markskiva, med en tjocklek på minst 50 mm. Se till att det finns tillräckligt utrymme runt aggregatet för service och underhåll.
- Anslut kanalerna till aggregatet och komplettera gärna med ljuddämpare på tilluft och frånluft.
- Tillufts- och frånluftskanaler ska värmeisoleras om de placeras i kallt utrymme.
- Utelufts- och avluftskanaler bör alltid kondensisoleras.
- Kanalgivaren GT7 ska alltid monteras i tilluftskanalen. Den levereras ansluten på reläkortet och klar för installation.
- Antennen ska monteras bredvid aggregatet på lämplig plats utan kontakt med plåt. Förlängningssladd till antennen finns som tillbehör.
- Vid anslutning av kanalmonterat vattenbatteri ska motordrivet spjällställdon med returfjäder monteras i uteluftskanalen.
- Aggregatet startar automatiskt när stickkontakten ansluts. Det kan ta några minuter innan alla funktioner har startat.
- Vid omställning till vänsterutförande krävs programändring i meny för installation och flödesstyrning, och den elektriska eftervärmaren måste flyttas.
- Rätt luftflöde ställs in via fläktarnas hastighet i installationsmenyn.
Vanliga frågor
Vilken filterklass har aggregatet?
ISO ePM1 65 % påsfilter, för både från- och tilluft. Filtren är enkla att byta.
Kan aggregatet placeras i kallt utrymme?
Ja, Östberg anger att aggregatet kan placeras i varmt eller kallt utrymme. Tillufts- och frånluftskanaler ska värmeisoleras om de placeras i kallt utrymme, och utelufts- och avluftskanaler ska alltid kondensisoleras.
Hur styrs aggregatet?
Via HERU IQ-appen med Bluetooth eller molntjänst. En trådlös touchdisplay finns som tillbehör.
Har aggregatet stickkontakt?
Ja, HERU 160 S är försett med stickkontakt.
Vilken kanalanslutning har aggregatet?
Ø 200 mm.
Kan det ställas om till vänsterutförande?
Ja. Det kräver programändring i installationsmenyn, och den elektriska eftervärmaren måste flyttas.
Gäller garantin om jag använder andra filter?
Östberg anger att garantin för HERU endast gäller under förutsättning att tillbehör och utrustning (till exempel filter) från H. Östbergs sortiment används.
Baserat enbart på bostadsyta samt vad du har för olika rum som kräver frånluft, så så skulle även modellen mindre, dvs Heru 100 S, fungera bra.
Ibland kan det dock vara bra att överdimensionera lite, speciellt om man vill kunna forcera vid eldning i kamin eller kompensera för spisfläkt
Hej
Locket som är ca 51-55mm går att helt plocka av. Annars är det att titta på tex Systemair VSR 400 eller 500 där bägge sidorna går att plocka bort.
Hej
Absolut går det att montera aggregatet i en källare.
Hej
Heru 100 klarar utan problem ett hus på 185 kvm så har du 135kvm så passar Heru 100 utmärkt. Försök få in ljuddämpare på tilluftskanalen om ljudproblem finns.
Du kan inte se återvinningsgraden i procent direkt på displayen för HERU-aggregaten, men du kan själv räkna ut den med hjälp av temperaturerna som visas i displayen eller appen.
**Så här gör du:**
1. Läs av följande temperaturer på displayen:
- Tilluftstemperatur (efter värmeväxlaren)
- Uteluftstemperatur
- Frånluftstemperatur (luften som sugs ut från huset)
2. Använd formeln för temperaturverkningsgrad:
```
ηₜ = (Tilluft - Uteluft) / (Frånluft - Uteluft)
```
Exempel: Om tilluften är 18°C, uteluften -5°C och frånluften 22°C blir det:
```
ηₜ = (18 - (-5)) / (22 - (-5)) = 23 / 27 ≈ 0,85 = 85%
```
Det vill säga **85% återvinningsgrad**.
**Tips:**
- HERU-aggregaten har generellt mycket hög verkningsgrad, ofta 80–86% beroende på modell och driftförhållanden.
- Du hittar alla temperaturer i meny-vyn på IQC-displayen eller i HERU IQ-appen.
Vill du ha en guide till menyerna eller hjälp att tolka dina värden? Säg bara till!
Läs mer i manualen:
[HERU 70 T EC – Svensk manual (PDF)](https://fsp.ostberg.com/products/front/products/download_document/36351/5131/heru-70-t-ec)
Hej
När vi skriver max 185kvm till Heru 100 så har vi en räknat med en säkerhetsmarginal på 30% och ett högt tryckfall i kanalerna. Så ja normalt ska Heru 100 räcka såvida du inte har mer än två badrum eller något annat speciellt. Vill man sedan absolut ha så tyst ventilation som möjligt så kan man gå upp till nästa aggregat.
I manualen finns ett ganska omfattande felsökningsschema och där kan du hitta varning gällande låg tilluftstemperatur. Svara man på frågorna i schemat kommer man fram till vad som är fel.
