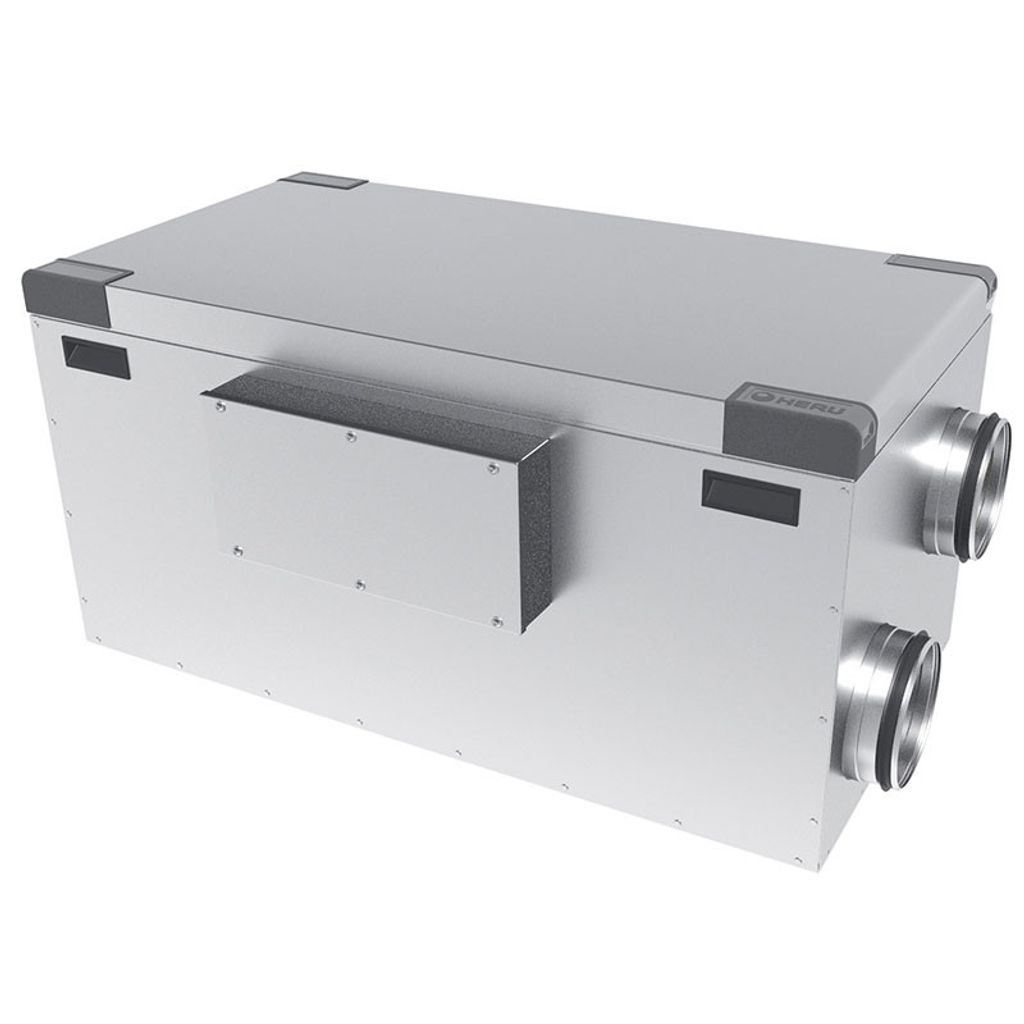

Östberg Heru 100 S EC-Y2
Östberg HERU 100 S EC-Y2 är ett FTX-aggregat med sidoanslutningar, regenerativ roterande värmeväxlare och EC-fläktar. Termisk verkningsgrad 84,4 %, luftmängd ±94 l/s vid 200 Pa (upp till 185 m²), inbyggd eftervärmare på 1200 W, stickkontakt och styrning via HERU IQ-appen. Filter ingår och är monterade.
Läs mer
- Snabba leveranser
- Låga fraktkostnader
- Stort eget lager
- 30 dagars öppet köp
Rekommenderade tillbehör
Beskrivning av Östberg Heru 100 S EC-Y2
Östberg HERU 100 S EC-Y2 är konstruerat för till- och frånluftsventilation med energiåtervinning (FTX). Det passar bostäder, kontor och andra lokaler där det ställs stora krav på inomhusmiljön. Aggregatet har hög temperaturverkningsgrad (84,4 % enligt Östbergs produktinformationsblad), låg energianvändning (SFP), låg ljudnivå och styrs via HERU IQ-appen. Denna generation (Y2) har dessutom en tystare kilremsdrift och en mer energieffektiv rotormotor.
Passar
- Villor, kontor och lägenheter upp till 185 m²
- Luftmängd ±94 l/s vid 200 Pa
- Placeras i varmt eller kallt utrymme
- Kan installeras med locket uppåt eller åt sidan
- Levereras i högerutförande och kan byggas om till vänsterutförande
- Stickkontakt, så aggregatet startar så fort kontakten ansluts
Egenskaper
- Regenerativ roterande värmeväxlare i aluminium, icke hygroskopisk, som kan demonteras för rengöring
- Två tystgående radialfläktar med EC-motor och bakåtböjda skovlar, anslutna med snabbkontakter
- Påsfilter ISO ePM1 65 % för både från- och tilluft, lätta att byta
- Inbyggd elektrisk eftervärmare
- Inbyggd styrning för värme/kyla (värmeåtervinning eller nattkyla)
- Integrerad Modbus-kommunikation som standard, inga tillbehör krävs
- Integrerad styrning för förvärmare och stöd för närvarogivare
- Tillverkat av galvaniserad stålplåt med 50 mm isolering
Styrning

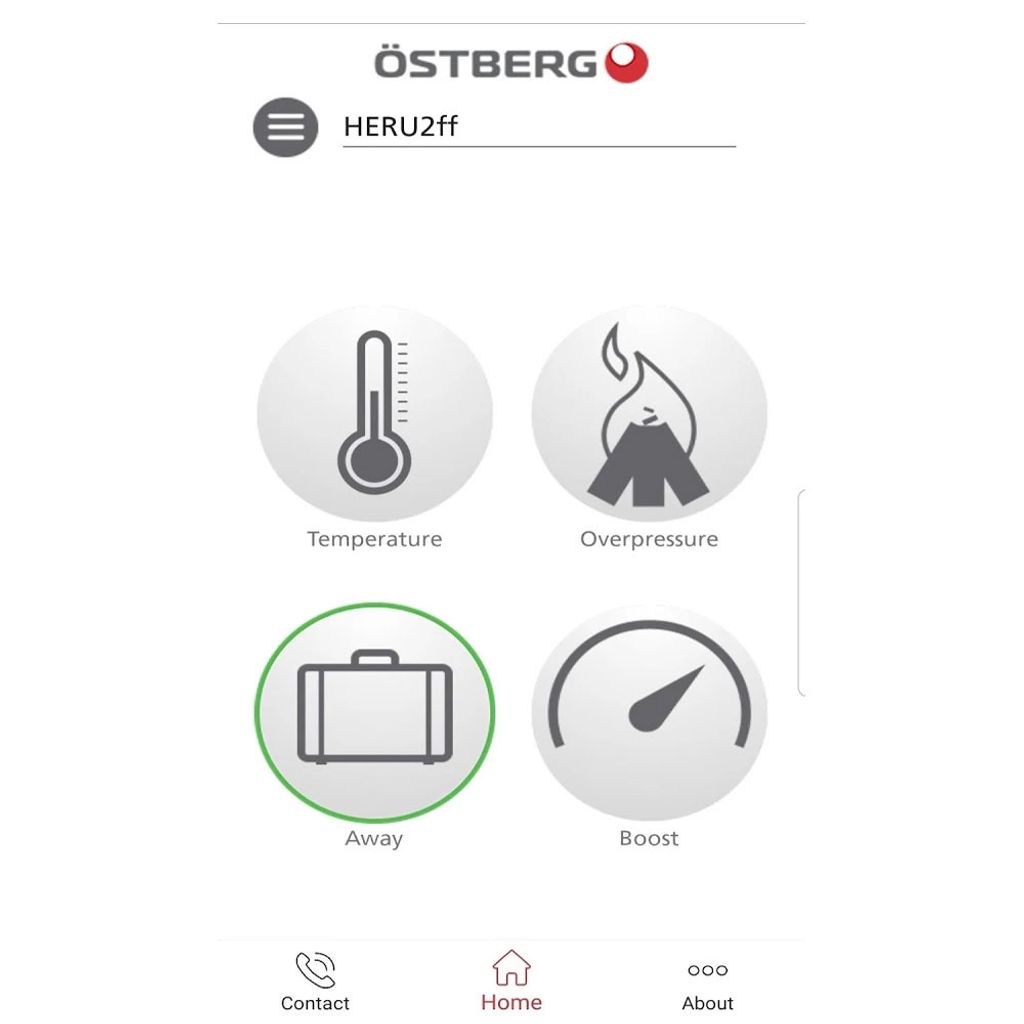

- HERU IQ-appen: styr och övervaka aggregatet via Bluetooth eller molntjänst (molntjänst kräver internetanslutning till HERU). Appen finns i Google Play och App Store.

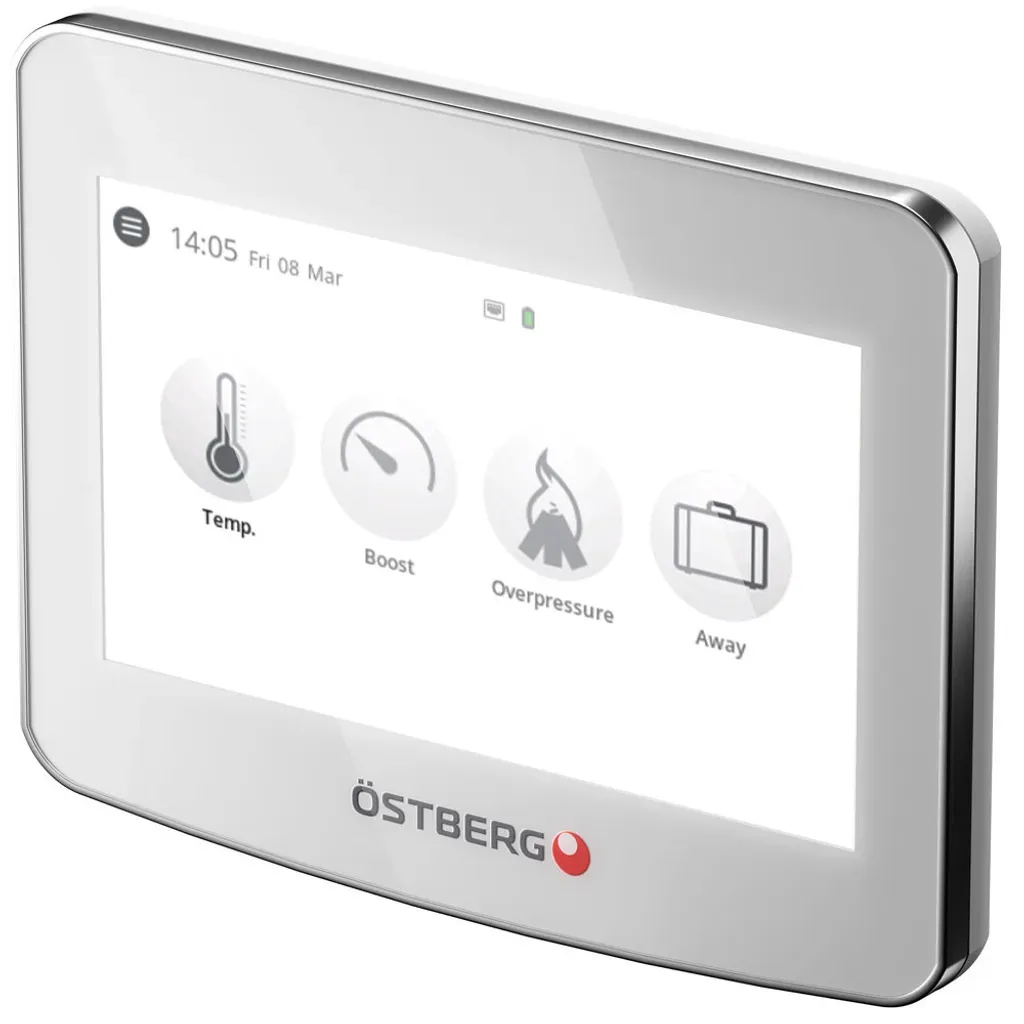

- Trådlös touchdisplay finns som tillbehör
- LAN/Modbus: TCP/IP-stöd för integration i smarta hem-system (BMS)
- VOC- och PIR-stöd: möjlighet att ansluta sensorer för behovsstyrd ventilation baserat på luftkvalitet eller närvaro
- Driftscheman och semesterläge: skapa scheman, till exempel för när du är bortrest
- Larmhistorik: ger en överblick av aggregatets kondition och underlättar vid service
Nyheter i Y2
- IQCLOUD: molntjänst som standard

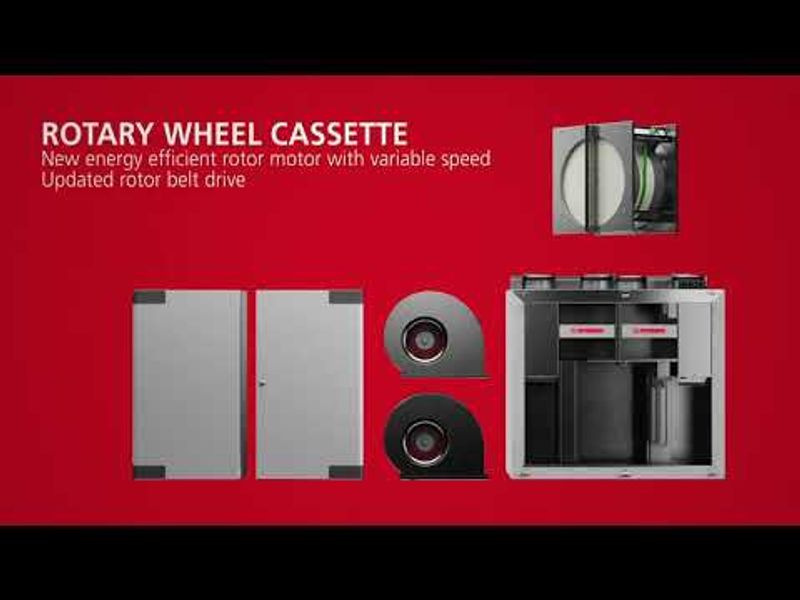

- Förbättrad rotordrift: tystare kilremsdrift och mer energieffektiv rotormotor
- Förenklad installation: större avstånd mellan stosanslutningar för lättare montage av ljuddämpare

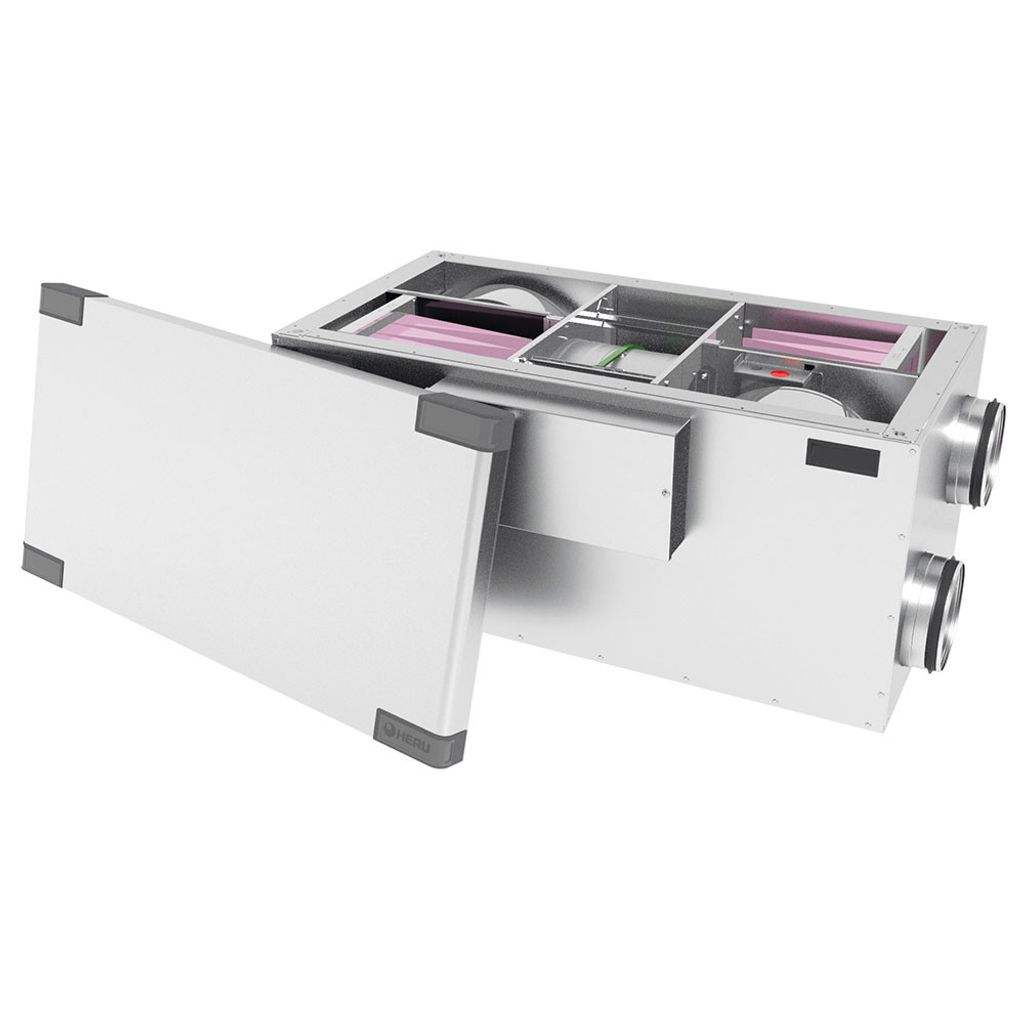

- Modulär design: enkel demontering av dörr, rotorkassett och fläktpaket för att minska vikten vid upplyft och installation
- Hållbarhet: förbättrat kondensskydd för elektronik och tätade kabelgenomföringar
- Servicevänligt: standardiserade Torx T25-skruvar och märkta kablar med gemensamma kontakter
Tekniska data
| Egenskap | Värde |
|---|---|
| Luftmängd | ±94 l/s vid 200 Pa |
| Rekommenderad yta | Upp till 185 m² |
| Termisk verkningsgrad | 84,4 % (enligt Östbergs produktinformationsblad) |
| SPI (specifik tillförd effekt) | 0,38 W/(m³/h) |
| Max luftflöde vid 100 Pa | 390 m³/h |
| Max flöde vid 0 Pa | 121 l/s |
| Max tryck | 765 Pa |
| Energiklass (SEC, genomsnittlig zon) | A (-40,7 kWh/m²) |
| Spänning / frekvens | 230 V, 1~, 50 Hz (intervall 220–240 V) |
| Total effekt | 1420 W |
| Fläktarnas maxförbrukning | 200 W |
| Effekt eftervärmare | 1200 W |
| Ström | 7 A (fläktar 1,64 A, eftervärmare 5,22 A) |
| Varvtal | 3000 r/min |
| Ljudeffektnivå | 43 dB LwA |
| Ljudtrycksnivå på 3 m | 40 dB(A) |
| Skyddsklass | IP41 |
| Kanalanslutning | Ø 160 mm |
| Filter | ISO ePM1 65 % påsfilter |
| Yttermått (BxDxH) | 1075 x 562 x 488 mm |
| Vikt | 59 kg (tomt hölje 30,6 kg) |
Montering och uppstart
- Placering: montera gärna på en stöttålig isoleringsskiva (min. 50 mm) för att dämpa vibrationer.
- Isolering: tilluft- och frånluftskanaler ska isoleras om de dras i kalla utrymmen. Utelufts- och avluftskanaler ska alltid kondensisoleras.
- Givare: kanalgivaren GT7 ska alltid monteras i tilluftskanalen för korrekt temperaturreglering.
- Antenn: placera antennen fritt bredvid aggregatet (ej i kontakt med plåt) för optimal signal till appen.
- Utförande: levereras som standard i högerutförande. Omställning till vänsterutförande sker via menyn "Installation" i appen, men det elektriska värmebatteriet måste då även flyttas fysiskt.
- Uppstart: HERU startar automatiskt så fort stickkontakten ansluts, men det tar några minuter innan systemet har kalibrerat alla funktioner.
Vanliga frågor
Vilken filterklass har aggregatet?
ISO ePM1 65 % påsfilter, för både från- och tilluft. Ett filterset är monterat i aggregatet vid leverans.
Kan aggregatet placeras i kallt utrymme?
Ja, Östberg anger att aggregatet kan placeras i varmt eller kallt utrymme. Tilluft- och frånluftskanaler ska isoleras om de dras i kalla utrymmen, och utelufts- och avluftskanaler ska alltid kondensisoleras.
Hur styrs aggregatet?
Via HERU IQ-appen med Bluetooth eller molntjänst. En trådlös touchdisplay finns som tillbehör.
Har aggregatet stickkontakt?
Ja, HERU 100 S är försett med stickkontakt.
Kan det ställas om till vänsterutförande?
Ja, via menyn Installation i appen. Det elektriska värmebatteriet måste då även flyttas fysiskt.
Gäller garantin om jag använder andra filter?
Östberg anger att garantin för HERU endast gäller under förutsättning att tillbehör och utrustning (till exempel filter) från H. Östbergs sortiment används.
Hej
Heru 100 S kan placeras i kallgarage eller annat kallt utrymme.
Hej
Ja, det går att forcera ventilationen på Östberg HERU 100 S EC-Y2 via en potentialfri kontakt. Aggregatet har en extern digital ingång för Boost/Forcering. Inget som brukar användas i normalt badrum men har man extra fuktkälla så som bubbelbadkar så finns möjligheten.
Hej
Ja man kan koppla in en fuktgivare men det behövs normalt inte utan har man rätt frånluftsflöde i badrummet så kommer fukten försvinna inom 10-15 minuter.
Hej
Denna text kommer från Östberg:
HERU 100 S EC är ett ventilationsaggregat med mycket hög temperaturverkningsgrad, låg energiförbrukning och tyst drift. Den exakta verkningsgraden (temperaturverkningsgrad) ligger typiskt på upp till 85–86% beroende på driftförhållanden och installation.
Hej
Man behöver inte rumsgivare och inget vi rekommenderar utan man kan styra aggregatet på tilluften alternativt frånluften på sommaren och det krävs inget extra tillbehör,
Hej
Man kan ju säga att i normalfallet så är det 2,4-2,5m i takhöjd så eftersom vi anger 185kvm som max till detta aggregatet så hade vi rekommenderat nästa storlek i ditt fall eftersom du har större volym.
Hej
Ja, det korta svaret är att FTX är en av de absolut bästa metoderna för att sänka radonhalterna i ett hus. Men det finns en viktig teknisk detalj och det är att man måste justera in fläktarna korrekt så det inte blir undertryck utan balans mellan tilluft- och frånluft.
Hej
- Gå till menyn Service på din IQC-display.
- Ange servicekoden 1991 för att låsa upp avancerade inställningar.
- Navigera till Kringutrustning.
- Välj Eftervärmare och ändra inställningen till Typ: Ingen. Nu är elvärmaren avaktiverad.
Hej
Om du har modellen med vanlig fjärrkontroll och inte touch eller app kommer här en länk till ett fläktpaket som består av 2st nya uppdaterade originalfläktar från Östberg, https://ventilation.se/sv/products/ostberg-heru-100-flaktmotorkit-5510172
Hej
Det är 160-anslutningar så man får använda reduktioner ned till 125mm, Reduktion RCFX 160-125 Reduktion till ftx ventilation
Hej
Ja det kommer att räcka för att få igång och styra aggregatet.
Hej
Det ska inte vara några problem bara man sätter rätt anslutning till rätt kanal men det är märkt på aggregatet. Sedan att starta upp den är bara att följa appen och när injusteringen görs så kan de ändra fläktarnas hastighet i efterhand.
Hej
Max vi rekommenderar är 185kvm men den fungerar perfekt till 100 och 140kvm eftersom du kan ställa in fläktarnas hastighet steglöst. Då behöver inte fläktarna köra på så högt varvtal och blir ännu tystare samt även bättre återvinningsgrad.
Hej
Man kan styra aggregatet via app om den är kopplad till internet. Man kan även med nätverkskabel mellan aggregat och tillbehöret dockningsstation samt kontrollpanel styra aggregatet.
https://ventilation.se/sv/products/dockningsstation-iqc
https://ventilation.se/sv/products/ostberg-iqc-touch-display-inklusive-antenn-3m
Hej
Det finns ett servicekit som man rekommenderar eftersom borstlist och drivrem ska bytas när man misstänker att det börjar bli dåligt.
Hej
Den ska vara som på bilden eller lägga den så att elboxen är uppåt.
Hej

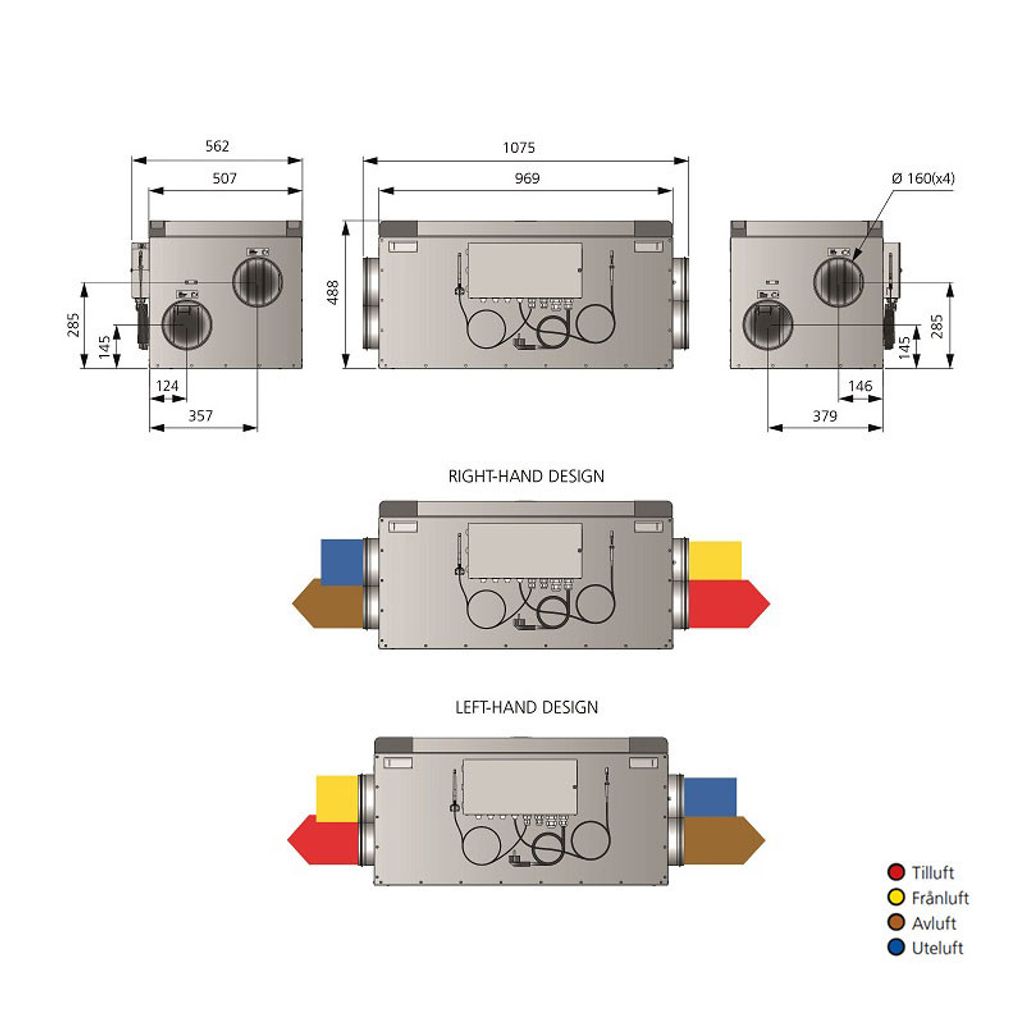

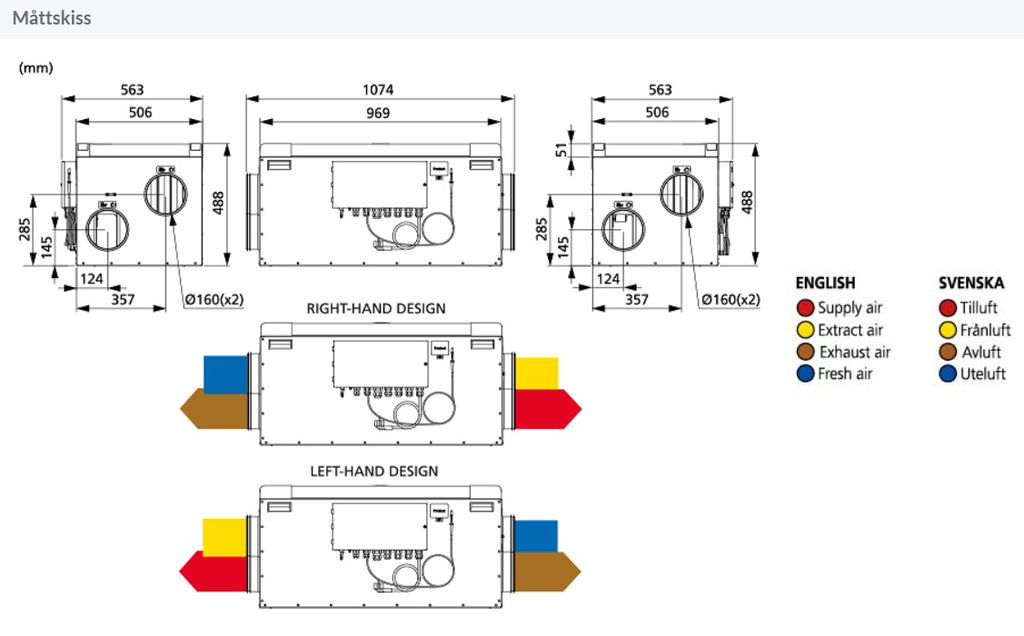

Om du klickar på länken längst ned i produktbeskrivningen så kan du sedan hitta exakt måttskiss. Locket är avtagbart och då blir kortaste måttet 488-51=437mm.
Hej
Numera gör man sällan det men det finns några aggregat som har en 5:e anslutning eftersom imkanalens luft inte får gå igenom återvinningen. Vindsaggregat har nästan aldrig den extra anslutningen.
Det säljs sedan många år tillbaks nästan bara FTX-aggregat med roterande återvinning och dessa aggregat behöver ingen dränering.
Absolut och Östbergs Heru 100 S samt 160 S eller Systemair VSR 300 samt 500 är de vi säljer mest när det kommer till liggande aggregat som ofta är placerade på vinden.
Heru 100 S och Systemair VSR 300 klarar hus upp till 180kvm.
Om temperaturen i kanalen inte är samma som omgivande temperatur så ska röret kondensisoleras.
Den levereras med inbyggd elektrisk eftervärmare 1200 W.
Den har brasfunktion och de kallar funktionen aktivera övertryck men symbolen är en brasa.
Den funktionen finns på alla Heru-aggregaten och Östberg kallar funktionen nattkylning.
Där är kanalanslutning för frånluft och tanken är att dra den till badrum och tvättstuga och sedan tilluft i sovrum samt vardagsrum.
