Kassettanslutning 152

Ska du installera en insatskassett i din öppna spis? Denna kompletta och flexibla anslutningssats är framtagen för att göra installationen så snabb, smidig och säker som möjligt. Satsen passar alla insatskassetter på marknaden med en standardanslutning på 152 mm i innermått.

Konstruktion och dimensioner

Anslutningssatsen består av ett typgodkänt, dubbelmantlat insatsrör (150 mm) som ger optimalt drag och hög säkerhet. I botten finns en invändig anslutning på 152 mm som förs över kassettens krage. Toppen är utrustad med en stabil inmurningsstos (anslutningskona) med ett brätte på 300x300 mm för säker förankring i skorstenskanalen.

Standardlängd: Satsen levereras i en totallängd på 900 mm.
Önskar du en annan längd? Välj ditt mått under alternativen nedan och ange önskad totallängd vid beställning.

Monteringsanvisning – Steg för steg

Följ dessa enkla steg för en korrekt och tät installation:

1. Mät längden: Mät avståndet från spisinsatsens anslutning till den plats där inmurningsstosen ska sitta. OBS! Placera inte stosen för nära spisens spjäll, då riskerar sotarens lod att fastna mellan spjället och konan.
2. Mät rökkanalen: Mät dimensionen på rökkanalen där konan ska placeras.
3. Anpassa spännvingarna: Klipp till inmurningsstosens spännvingar så att de blir cirka 1 cm större än kanalens area.
4. Fixera röret: För upp anslutningsröret i kanalen (med spännvingarna böjda nedåt) cirka 10 cm över konans tänkta plats. Dra sedan röret nedåt så att spännvingarna böjs uppåt och låser fast.
5. Kontrollera stabiliteten: Säkerställ att inmurningsstosen sitter stadigt och tätar väl mot kanalen.
6. Isolera: Tryck upp stenullsisoleringen så att det blir helt tätt runt omkring konan.
7. Placera insatsen: Skjut in spisinsatsen på sin slutgiltiga plats.
8. Täta och anslut: Lägg en jämn sträng med pannkitt runt spisinsatsens anslutningskrage och dra ner anslutningsröret över kragen. Kontrollera noga att skarven blir helt tät.

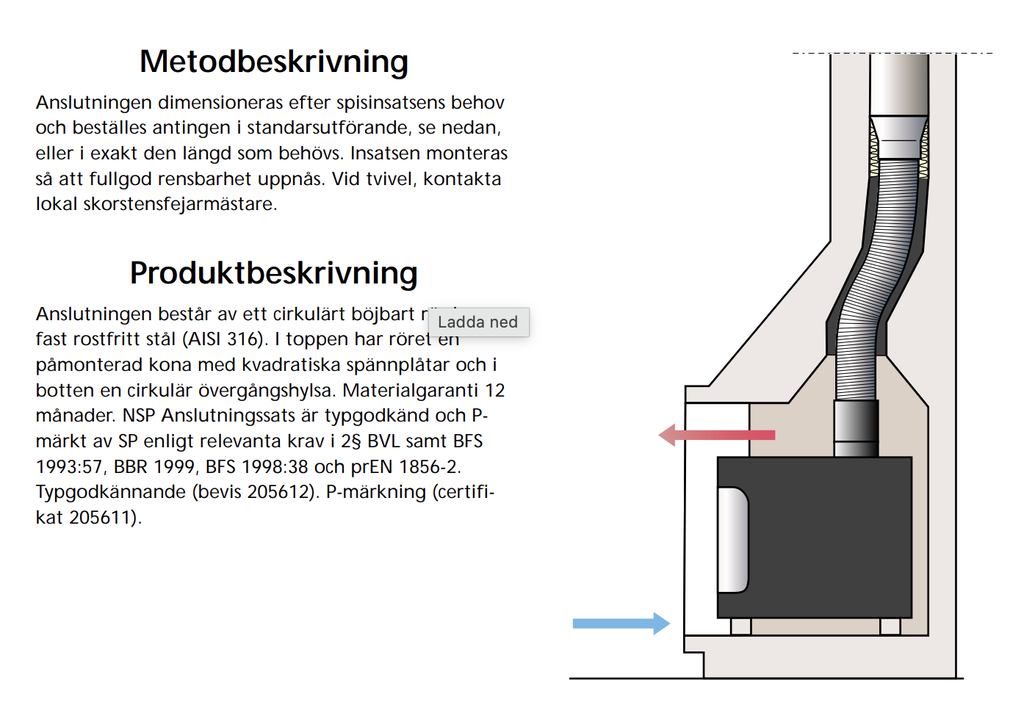

Dokumentation:
Klicka här för att ladda ner produktens datablad (PDF).
