Isolerad imkanal 1,5m EI15

Isolerad imkanal EI15 är en färdigisolerad och brandsäker lösning som gör installationen av köksfläkt betydligt enklare. I stället för att först montera fasta kanaler, räkna ut böjar och därefter efterisolera hela systemet, kan du här ansluta kanalen direkt mellan köksfläkt och takhuv. Det sparar både tid, arbete och installationskostnad.

Produkten är särskilt framtagen för den svenska marknaden och uppfyller de krav som ställs på imkanaler i bostäder. Isolerad imkanal 1,5 m är brandklassad enligt EI15, vilket innebär att den är godkänd för användning där brandsäker imkanal krävs.

Kanalen kan användas som direktanslutning till köksfläkten och dras hela vägen upp till takhuven. Vid behov kan den även monteras tillsammans med en stos i innertaket, men detta är inte alltid nödvändigt.

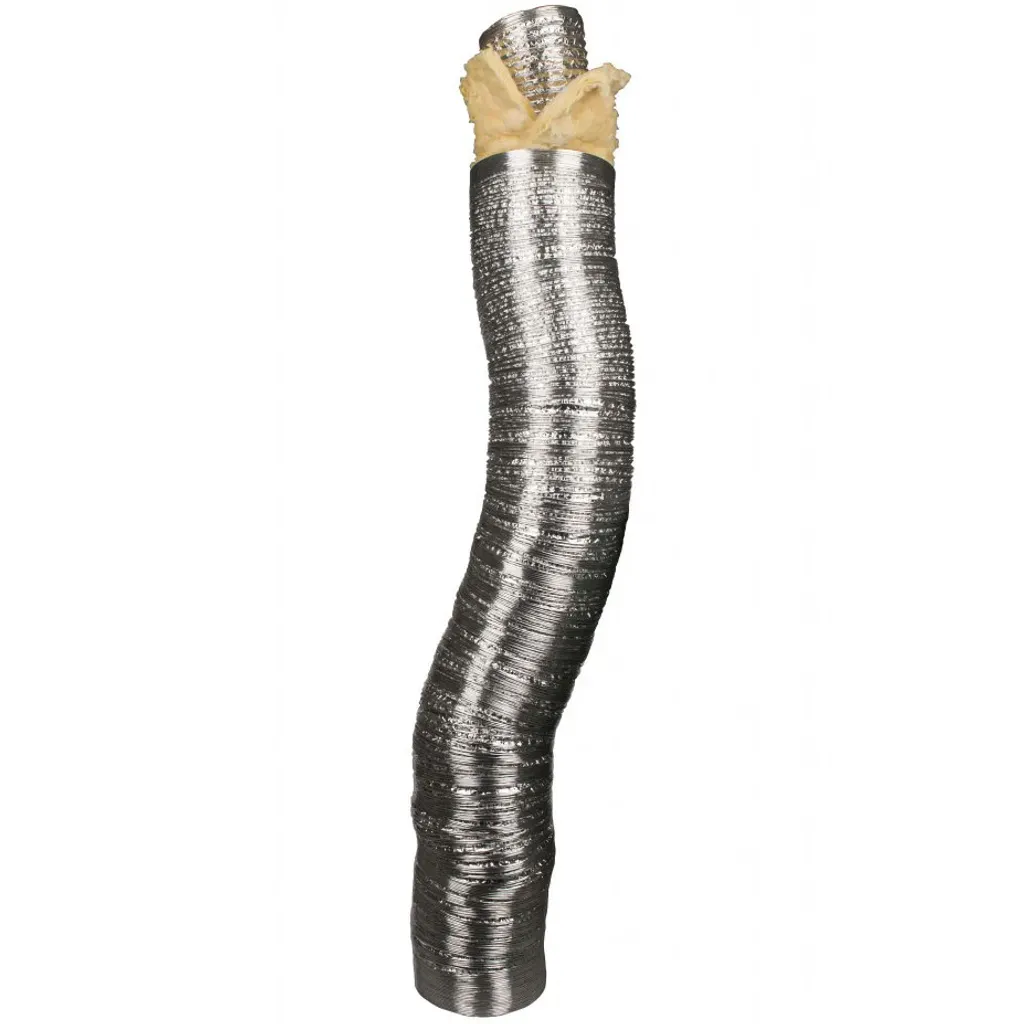

Kanalen består av en inre kanal i aluminiumlaminat, ett isolerande lager av stenull och ett yttre skyddshölje i aluminiumlaminat. Konstruktionen ger både brandskydd, värmeisolering och kondensskydd. Isoleringen hjälper till att minska värmeförlust och motverkar att kondens bildas i kalla utrymmen.

Specifikationer:
Brandklass: EI15
Längd i förpackning: cirka 1 meter
Full utdragen längd: 1,5 meter
Isolertjocklek: 50 mm brandisolering
Yttermått fullt utdragen, Ø125 mm: cirka 240 mm
Yttermått fullt utdragen, Ø160 mm: cirka 280 mm
Böjningsradie: 1 x Ø + 50 mm

Fördelar med isolerad imkanal EI15

• Färdigisolerad lösning som förenklar installationen
• Godkänd enligt brandklass EI15
• Kan anslutas direkt mellan köksfläkt och takhuv
• Minskar behovet av separat efterisolering
• Bidrar till att motverka kondens och värmeförlust
• Flexibel konstruktion som underlättar montage i trånga utrymmen



Så skarvar du Isolerad imkanal EI15

För att installationen ska behålla både funktion, brandskydd och kondensskydd är det viktigt att skarven utförs på rätt sätt.

1. Anslut innerkanalen

Börja med att dra tillbaka ytterhöljet och isoleringen så att den inre metallkanalen blir åtkomlig i båda ändar.

• Använd skarvnippel: Montera en nippel mellan de två kanaländarna.
• Överlappa innerkanalen: För in kanaländarna ordentligt över nippeln.

2. Fixera och täta skarven

• Tejpa innerkanalen: Linda aluminiumtejp runt hela skarven så att den blir lufttät.
• Fäst mekaniskt: Använd klammer eller slangklämma över skarven för att säkerställa att kanalen sitter stadigt.

3. Förskjut ytterhölje och isolering

Detta steg är viktigt för att undvika köldbryggor, värmeläckage och kondensproblem.

• Förskjut skarven: Dra fram isoleringen och ytterhöljet så att de täcker den inre skarven. Se till att skarven i ytterhöljet hamnar minst 10 cm vid sidan av skarven i innerkanalen.
• Tejpa ytterhöljet: Försegla ytterhöljet noggrant med aluminiumtejp för att skydda isoleringen och hålla konstruktionen tät.



Varför korrekt skarvning är viktig

• Brandskydd: Genom att förskjuta skarven i ytterhöljet minskar du risken för en genomgående svag punkt i brandisoleringen.
• Kondensskydd: En tät yttre skarv hindrar varm luft från att nå kalla ytor och minskar risken för kondens och vattendroppar i systemet.
• Driftsäkerhet: Rätt monterad skarv ger en mer hållbar och tillförlitlig imkanal över tid.

Behöver du tillbehör för monteringen? Vi har skarvnipplar VX, rostfria slangklämmor och högkvalitativ aluminiumtejp som passar perfekt till Isolerad imkanal 1,5m EI15.
