Så injusteras ett FTX-system vid OVK

En OVK-besiktning innebär i första hand att ventilationen kontrolleras, men innan eller i samband med besiktningen behöver ett FTX-system ofta injusteras. Det betyder att aggregatet och alla luftdon ställs in så att luftflödena motsvarar ventilationsritningen. För att nå ett perfekt resultat används i regel proportionalitetsmetoden, vilket är den mest vetenskapliga och beprövade metoden för att balansera ett ventilationssystem.

1. Man utgår från ventilationsritningen

På ventilationsritningen framgår vilka luftflöden som ska gälla i varje rum. Där står till exempel hur mycket tilluft som ska tillföras sovrum och vardagsrum, samt hur mycket frånluft som ska tas från kök, badrum, WC och tvättstuga.

• Sovrum: tilluft, exempelvis 10 l/s
• Vardagsrum: tilluft, exempelvis 20 l/s
• Badrum: frånluft, exempelvis 15 l/s
• Kök: frånluft, exempelvis 10–15 l/s



2. FTX-aggregatet ställs in

Först kontrolleras och justeras FTX-aggregatet. Fläkthastigheten för tilluft och frånluft ställs in så att det totala luftflödet hamnar nära det projekterade värdet.

Målet är att systemet ska vara balanserat, alltså att tilluften och frånluften ligger på ungefär samma nivå eller helst lite mer frånluft så att det blir undertryck. Om systemet är felbalanserat kan det leda till övertryck, drag eller sämre funktion. T.ex. ska man dock undvika för stort undertryck om man har problem med radon.

3. Luftdon och spjäll öppnas

Vid injusteringens början öppnas normalt samtliga luftdon, irisspjäll och injusteringsspjäll helt. Detta är också det första kritiska steget i proportionalitetsmetoden för att kunna mäta systemets naturliga flödesfördelning utan strypningar.

4. Varje luftdon mäts (Identifiering av indexdonet)

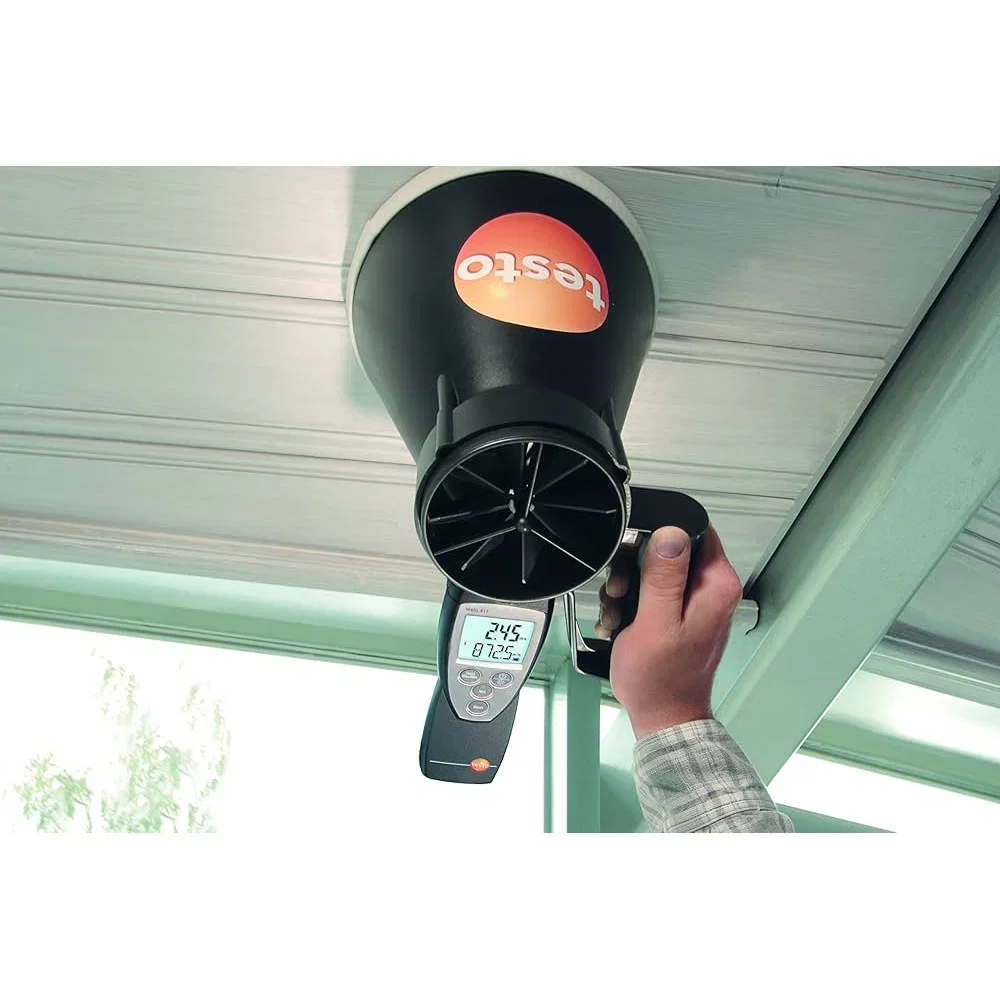

Injusteraren mäter luftflödet vid varje tilluftsdon och frånluftsdon. Det görs med särskilda mätinstrument, till exempel mätkåpa, luftflödesmätare, varmtrådsanemometer eller mikromanometer.

Genom att mäta alla don i helt öppet läge kan teknikern identifiera systemets indexdon. Indexdonet är den ventil som har lägst flöde i förhållande till sitt projekterade värde (systemets "flaskhals"), och det ligger nästan alltid längst bort från aggregatet. Det är utifrån detta don som resten av systemet sedan justeras.

5. Flödet justeras parvis med don eller spjäll

Luftflödet justeras sedan genom att man ändrar inställningen på luftdonet eller på ett separat injusteringsspjäll i kanalen. Ofta används luftdonets egna system eller ett separat irisspjäll eftersom de gör det möjligt att reglera luftflödet mer exakt.

Enligt proportionalitetsmetoden arbetar man sig bakåt, gren för gren, från det don som sitter näst längst bort och strypts tills dess kvot (procenten av önskat flöde) är exakt densamma som för indexdonet.

Exempel:

• Projekterat flöde: 10 l/s
• Uppmätt flöde: 16 l/s
• Spjället stryps något alternativt kan aggregatets flöde minskas
• Ny mätning görs
• Flödet justeras tills det hamnar nära 10 l/s



6. Alla don påverkar varandra – Proportionalitetsmetoden löser problemet

När ett don stryps förändras trycket i kanalsystemet. Det gör att luften trycks vidare och flödet ökar i andra delar av systemet. Om man inte arbetar systematiskt tvingas injusteraren gå osmidiga och tidskrävande varv runt i huset och ständigt mäta om donen (så kallad "jaktmetod").

Här är proportionalitetsmetoden överlägsen. Den bygger på naturlagen att förhållandet (proportionen) mellan luftflödena i två don förblir konstant oavsett det totala flödet. När två don väl är justerade i rätt proportion till varandra, behåller de sin balans även när andra spjäll i systemet rörs. Detta ger tre stora fördelar:

• Ingen "jakt" på luftflöden: Man slipper springa i cirklar mellan rummen. När ett don är justerat mot indexdonet rör man det inte igen.
• Minimal ljudnivå: Eftersom man utgår från det svagaste donet undviker man att strypa systemet i onödan, vilket håller trycket nere och eliminerar susande och bullrande ventiler.
• Exakta resultat: Metoden ger en perfekt hydraulisk balans i hela kanalsystemet.



7. Totalflödet kontrolleras och slutjusteras

När alla luftdon är injusterade i perfekt proportion till varandra görs en sista justering direkt vid FTX-aggregatet. Eftersom alla don nu är synkroniserade, räcker det att justera fläktens totala hastighet till rätt mängd liter i sekunden (l/s) – då faller automatiskt varenda ventil i hela huset in på exakt rätt värde enligt ritningen.

8. Systemet balanseras

Ett FTX-system ska normalt vara väl balanserat mellan tilluft och frånluft. Det innebär att den mängd luft som förs in i huset ungefär motsvarar den mängd luft som förs ut. I normala fall har man lite mer frånluft för att inte riskera övertryck, vilket annars kan pressa ut fuktig inomhusluft i byggnadskonstruktionen och orsaka fuktproblem.

En bra balans ger bättre komfort, jämnare ventilation och minskar risken för problem med drag, ljud, undertryck eller fukt.

9. OVK-besiktningen kontrollerar resultatet

När systemet är injusterat enligt konstens alla regler kan OVK-besiktningen genomföras. Besiktningsmannen kontrollerar då att ventilationen fungerar som avsett och att luftflödena stämmer med projekteringen.

Vid en OVK kontrolleras bland annat:

• Att luftflödena stämmer med ventilationsritningen
• Att FTX-aggregatet fungerar korrekt
• Att filter är rätt monterade och i gott skick
• Att kanaler och don är korrekt installerade
• Att systemet är rätt injusterat
• Att drift- och skötselinstruktioner finns



Sammanfattning

Att injustera ett FTX-system innebär att man mäter och ställer in luftflödet i varje rum enligt ventilationsritningen. Genom att använda den professionella proportionalitetsmetoden öppnas alla don, systemets indexdon identifieras, och kanalerna balanseras systematiskt bakifrån och fram. Detta förhindrar att donen motarbetar varandra och eliminerar behovet av att mäta om i evighet. När injusteringen är klar säkerställer OVK-besiktningen att systemet uppfyller alla gällande krav på ett tyst, energieffektivt och hälsosamt inomhusklimat.
