Systemair SAVE VSR 300
Systemair SAVE VSR 300 är ett sidoanslutet FTX-aggregat för horisontellt montage med roterande värmeväxlare och EC-fläktar. Termisk verkningsgrad 85 %, cirka 89 l/s vid 200 Pa (upp till 180 m²), inbyggd eftervärmare och inbyggd fuktstyrning. Styrs via SAVE Connect (app) eller SAVE Touch (väggpanel), som köps till.
Läs mer
- Snabba leveranser
- Låga fraktkostnader
- Stort eget lager
- 30 dagars öppet köp
Beskrivning av Systemair SAVE VSR 300
Systemair SAVE VSR 300 är ett sidoanslutet FTX-aggregat med roterande värmeväxlare för horisontellt montage. Det kan installeras på vind om temperaturen inte blir för låg. Aggregatet har hölje i dubbelplåt med mellanliggande isolering. Termisk verkningsgrad 85 % enligt Systemairs ErP-data.
Observera: Aggregatet måste kompletteras med SAVE Connect för appstyrning eller SAVE Touch för styrning via väggpanel. Det går även bra att använda båda tillbehören samtidigt.
Passar
- Hus och lägenheter upp till 180 m²
- Luftmängd cirka 89 l/s vid 200 Pa
- Horisontell installation, till exempel på vind
- Vänster- eller högerutförande, med inspektionsluckor på båda sidor
Egenskaper
- Roterande värmeväxlare med variabel hastighet, som normalt inte kräver kondensavledning
- Fuktförflyttning som minskar kondens i tilluften på vintern
- EC-fläktar med låg SFP och låg ljudnivå
- Inbyggd fuktgivare i frånluften för behovsstyrd fuktreglering
- Automatiskt sommarläge: värmeåtervinningen kopplas ur när utomhusluften är svalare än inomhusluften
- Inbyggd elektrisk eftervärmare
- Externt anslutningskort som förenklar anslutning av givare, värmare, kylare och andra tillbehör
- Modbus RS-485 som standard
- Passivhus- och Eurovent-certifierat
Styrning
Du väljer själv hur du vill styra aggregatet. Båda alternativen köps till och kan kombineras.
- SAVE Connect: styrning via app i mobil eller surfplatta.
- SAVE Touch: touchpanel för fast montering på vägg.
Gränssnittet är liknande i app och panel. Aggregatet levereras med en startguide, och du kan ställa in funktioner som dag- och nattdrift samt intervall för filterbyte.
Tekniska data
| Egenskap | Värde |
|---|---|
| Luftmängd | cirka 89 l/s vid 200 Pa |
| Rekommenderad yta | Upp till 180 m² |
| Max flöde | 368 m³/h |
| Termisk verkningsgrad | 85 % |
| SPI (specifik tillförd effekt) | 0,3 W/(m³/h) |
| Energiklass (SEC, genomsnittlig zon) | A (-38,2 kWh/(m²·år)) |
| Värmeväxlare | Roterande |
| Fläktar | EC-motorer |
| Tillförd effekt tilluftsfläkt | 81 W |
| Tillförd effekt frånluftsfläkt | 83 W |
| Eftervärmare | Inbyggd, elektrisk, 1,67 kW |
| Spänning | 230 V, 1~, 50/60 Hz, rekommenderad säkring 10 A |
| Ljudeffektnivå | 43 dB(A) LwA |
| Kapslingsklass | IP24 |
| Temperaturområde | -20 till 40 °C |
| Filter tilluft | F7 (ePM1 60 %) |
| Filter frånluft | M5 (ePM10 50 %) |
| Vikt | 65 kg |
Tillbehör som kan köpas till
- CO₂-givare för behovsstyrd ventilation
- Närvarogivare (IR24-P) för forcering vid närvaro
- Vattenbatteri eller elbatteri för kanal
- Filterkit med F8 (ePM1 70 %) för tilluft
- Ljuddämpare, takfäste och dränagekit
Vanliga frågor
Kan aggregatet stå på kall vind?
Systemair anger att aggregatet kan installeras på vind om temperaturen inte blir för låg. Drifttemperaturområdet är -20 till 40 °C.
Vilka filter ingår?
F7 (ePM1 60 %) på tilluft och M5 (ePM10 50 %) på frånluft. Ett filterkit med F8 (ePM1 70 %) för tilluft finns som tillbehör.
Hur styrs aggregatet?
Via SAVE Connect (app) eller SAVE Touch (väggpanel). Båda köps till och kan användas samtidigt.
Kan det användas i både vänster- och högerutförande?
Ja, Systemair anger att aggregatet kan användas för både vänster- och högerutförande.
Behövs kondensavledning?
Den roterande värmeväxlaren kräver normalt ingen kondensavledning. Dränagekit finns som tillbehör.
| Kolla priset | Kolla priset |
Hej

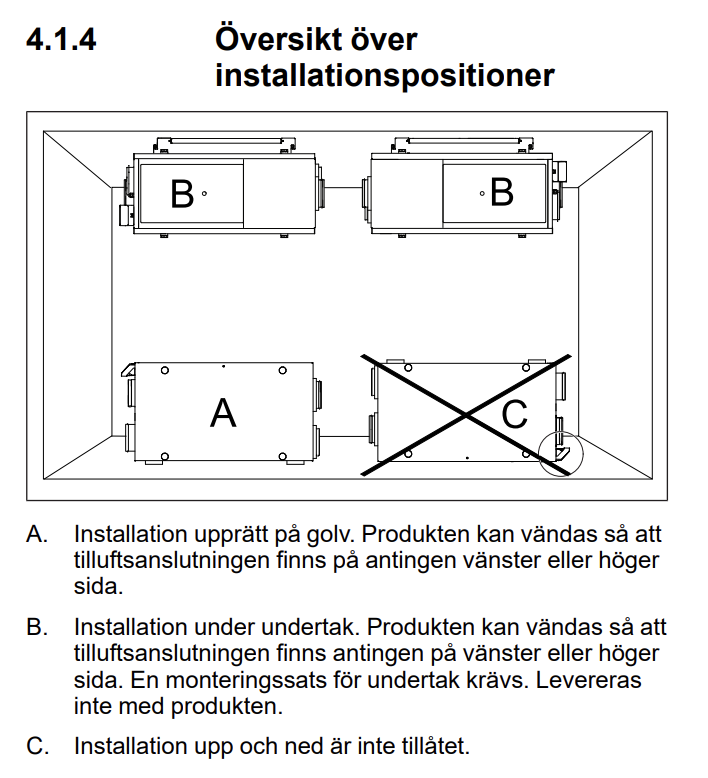

Här kommer bild från installationsmanualen som visar hur du kan montera aggregatet.
Hej
Totalvikten är 65kg och mått hittar du om du går tillbaks till produkten och på en bild är alla måttuppgifter.
Hej
Jag har ett VSR 500 och har satt en tryckgivare i spiskåpans kanal, den gör att tilluften ökar när köksfläkten är igång, https://ventilation.se/sv/products/tryckvakt-med-kabel-till-spiskapa-flexit
Man kan tex. ställa in så att funktionen inte aktiveras på spiskåpans lägsta hastigheten om man vill det.
Hej
Ja man kommer åt filterbyte från bägge sidorna på VSR-aggregaten dvs där är avtagbar lucka på bägge sidorna.
Hej
Nej det behövs ingen rumsgivare och inget vi rekommenderar utan aggregatet levereras med allt som behövs förutom att man ska välja till styrpanel eller appstyrning.
Det är konstruerat för att ligga på oisolerad vind och det är absolut den mest vanliga placeringen av detta FTX-aggregat.
Väljer man styrpanelen Save Touch som tillbehör så krävs ingen uppkoppling till internet.
Vi rekommenderar absolut att VSR 300 är ett bra aggregat att ersätta Ventex 300 med? Däremot så har gamla aggregat inte anslutningarna på samma ställe som nya moderna aggregat så man behöver dra om anslutningarna vid aggregatet men annars är det inte mycket mer att göra.
-
HämtaInstallation VSR.pdf3.73 MB
