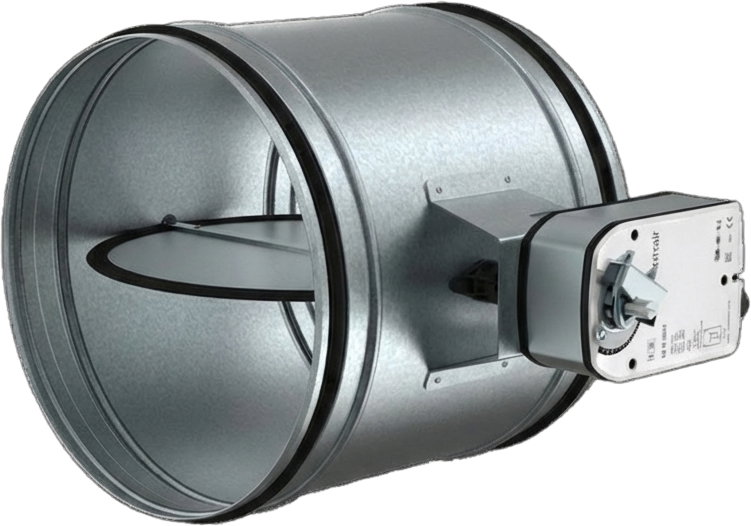

Systemair Tune-R

Systemair TUNE-R är ett högpresterande regler- och avstängningsspjäll för cirkulära ventilationskanaler. Denna version är optimerad för automatiserade system och behovsstyrd ventilation i miljöer som kontor, sjukhus, hotell och industrilokaler.

Spjället är utformat för exakt luftvolymkontroll av till- eller frånluft och levereras i motoriserade utföranden eller förberett för ställdon. Med en integrerad optisk lägesindikator får du direkt visuell bekräftelse på spjällets position. TUNE-R finns i dimensioner från 80 mm upp till 630 mm.

Versioner och Täthetsklasser (EN 1751)

TUNE-R finns i flera utföranden för att möta specifika krav på lufttäthet, testade enligt standarden EN 1751:

• A1 (Klass 1/A): Idealisk för enklare installationer där fokus ligger på grundläggande reglering av luftvolymen.
• C1 (Klass 1/C): Anpassad för installationer med höga krav på kanalens yttre täthet för att minimera läckage till omgivningen, exempelvis i sjukhusmiljöer eller industriella applikationer.
• C4 (Klass 4/C): Det optimala valet som avstängningsspjäll. Denna version säkerställer att olika delar av systemet är lufttätt åtskilda, vilket är kritiskt vid hantering av farliga ämnen eller i avancerade klimatsystem. Klarar täthetsklass 4C upp till 1000 Pa.



Konstruktion och Material

Systemair TUNE-R är byggt för långvarig drift med fokus på säkerhet och miljö:

• Robust hölje: Tillverkat av galvaniserad stålplåt i en kort och kompakt design för enkel montering.
• Silikonfritt: Produkten är helt fri från silikon, vilket gör den lämplig för känsliga miljöer.
• Högkvalitativa tätningar: Alla packningar är tillverkade av svart gummi och plastbussningarna är av slitstarkt PPO-material.
• Brandsäkerhet: Allt material som används i spjället är flamskyddat/flamshämmande.



Motorisering och Styrning

TUNE-R-serien erbjuder flexibla lösningar för elektrisk aktivering:

• M0: Förberett för ställdon (levereras med hylla).
• M1 & M2: Standardställdon för 230V eller 24V.
• M3: Steglöst ställdon (24V, 0-10V) för precis flödesreglering.
• M4, M5 & M6: Ställdon med fjäderretur (230V, 24V eller steglös 24V) som säkerställer att spjället stängs automatiskt vid strömavbrott.



Tips från ventilation.se: För kritiska applikationer i t.ex. laboratorier eller vårdrum rekommenderas C4-versionen (som denna M5-modell) då fjäderreturen fungerar som en extra säkerhet vid spänningsbortfall.
