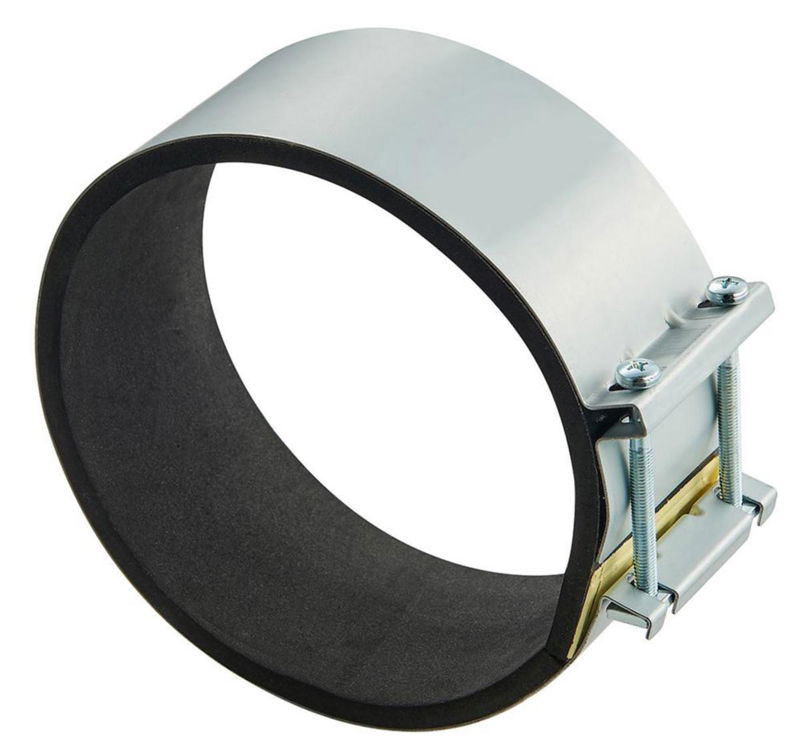

Montageklammer 200

Montageklammer 200 används för att ansluta en fläkt till en cirkulär ventilationskanal med samma diameter. Utöver att sammanfoga delarna fungerar klammern även vibrationsdämpande, då den minskar överföringen av vibrationer från fläkten till kanalsystemet.

En stor fördel med denna typ av anslutning är att det blir enkelt att montera bort fläkten från luftbehandlingssystemet när som helst, exempelvis vid behov av inspektion, reparation eller utbyte.

Konstruktion

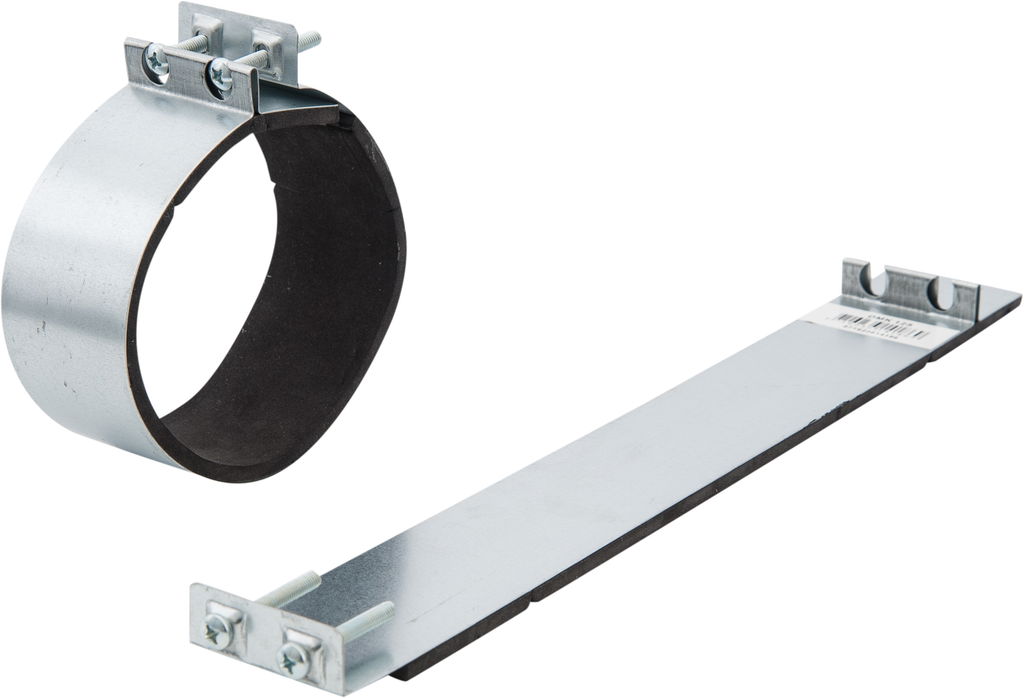

Montageklammern är tillverkad av galvaniserad stålplåt. På insidan är den försedd med en fastlimmad, 6 mm tjock tätning av polyetenskum.

För fixering av klammern används två M6-skruvar som sitter monterade i klammerns ändar; både skruvar och muttrar ingår i produkten. Klammerns generella utformning garanterar en konstruktion med hög hållfasthet.

MONTERING
Placera klammern runt fläktens anslutningsstos och den anslutande kanalen; det måste finnas ett mellanrum på cirka 2 mm mellan dem. Haka fast skruvhuvudena i urtagen på klammerns ändar. Dra åt båda skruvarna växelvis så att anslutningen sitter stadigt och är tillräckligt tät, samt så att ingen deformation av klammern uppstår.

Detta skarvsvep 200 kan även användas till andra fläktar/aggregat för att skapa en avvibration samt enkel demontering i skarven mellan ventilationskanalen och fläkt.

Bredd: 60mm
