5-stegs transformator - 0-10 V styrd - motorskydd

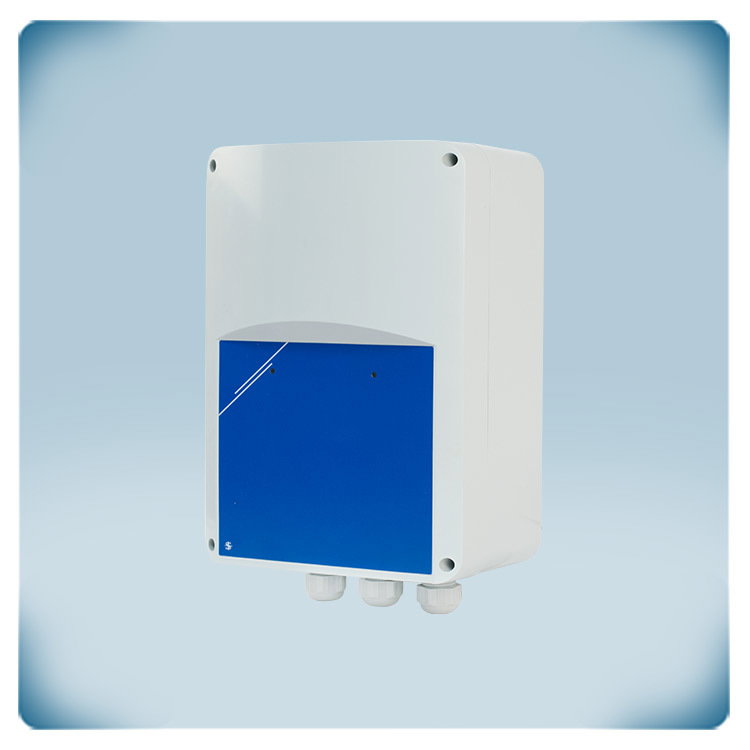

STVS1-15L22 är en robust 5-stegs transformatorregulator för 230 V enfas spänningsstyrbara motorer med en maximal strömstyrka på 1,5 A. Regulatorn styrs helt analogt via en 0–10 VDC styrsignal eller en extern potentiometer och reglerar fläkthastigheten stegvis genom att justera motorspänningen i fem fasta lägen.

OBS: specialprodukt utan returrätt.

Tack vare transformatortekniken erhålls en ren spänning med perfekt sinusform. Detta garanterar en helt tyst motordrift utan det brummande ljud som annars kan uppstå med tyristorstyrning, samtidigt som det förlänger motorns livslängd.

• 5-stegs spänningsreglering via 0–10 VDC styrsignal eller extern potentiometer
• Tyst motordrift med ren sinusformad utgångsspänning
• Termiskt motorskydd (TK) som stoppar motorn vid överhettning
• Oreglerad 230 VAC utgång för extern utrustning (t.ex. spjällställdon eller indikator)
• Automatisk återstart efter strömavbrott
• Slagtåligt IP54-hölje i r-ABS-plast för väggmontering
• Inbyggd 12 VDC-spänningsmatning för extern potentiometer (t.ex. MTP-X10K-NA)

Teknisk specifikation

Egenskaper och funktioner

Vad är en transformatorregulator?

En transformatorregulator styr fläkthastigheten genom att sänka spänningen till motorn i bestämda steg med hjälp av en inbyggd spartransformator. Denna beprövade och robusta teknik ger motorn en perfekt sinusformad spänning, vilket eliminerar elektriskt brum och skonar motorns lindningar. En speciell impregnerad beläggning minskar dessutom det egna elektriska ljudet från transformatorn.

Styrning via 0–10 V eller potentiometer

Hastighetsstegen styrs stegvis utifrån den analoga ingångssignalen:

• Insignal ca 2 V: Aktiverar hastighetssteg 1 (110 VAC till motorn)
• Insignal ca 4 V: Aktiverar hastighetssteg 2 (140 VAC till motorn)
• ...och så vidare upp till maximal hastighet på steg 5.

Om ingen 0–10 V-signal från ett styrsystem finns tillgänglig kan en extern potentiometer (t.ex. MTP-X10K-NA) anslutas och strömförsörjas direkt via regulatorns 12 VDC-utgång.

Termiskt motorskydd (TK)

Regulatorn har ingång för motorns termokontakter (TK). Om motorn överhettas bryts strömmen automatiskt för att förhindra att motorn skadas. Observera: Om motorn saknar TK-kontakter måste båda TK-plintarna på regulatorn byglas vid installationen.

Oreglerad utgång för spjäll eller indikering

Den extra oreglerade utgången (230 VAC) ger spänning så fort motorn aktiveras. Den är idealisk för att styra t.ex. ett automatiskt stängningsspjäll (så att spjället öppnar när fläkten startar) eller en extern driftindikator.

Kapsling och automatisk återstart

Höljet är tillverkat i högkvalitativ, värmebeständig och stöttålig r-ABS-plast med kapslingsklass IP44/IP54 som skyddar mot smuts, damm och fukt. Efter ett eventuellt strömavbrott återgår regulatorn automatiskt till normal drift så fort spänningen kommer tillbaka.

Vanliga frågor

Varför ska man välja en transformatorregulator istället för tyristorstyring?

En transformatorregulator ger ren sinusspänning vilket gör att motorn går helt tyst utan det irriterande brummande ljud som tyristorstyrenheter ofta skapar vid lägre varvtal.

Vad gör jag om min fläktmotor saknar TK-ledningar (termokontakt)?

Om din motor inte har separata TK-utgångar överbryggar (byglar) du helt enkelt de två TK-anslutningsplintarna i regulatorn. Då simulerar regulatorn en normal motortemperatur och fungerar som vanligt.

Vilken potentiometer passar till denna regulator?

En extern potentiometer på 10 kΩ (som MTP-X10K-NA) passar perfekt och kan strömförsörjas via regulatorns inbyggda 12 VDC-plint.
