Hur fungerar en frånluftsvärmepump?

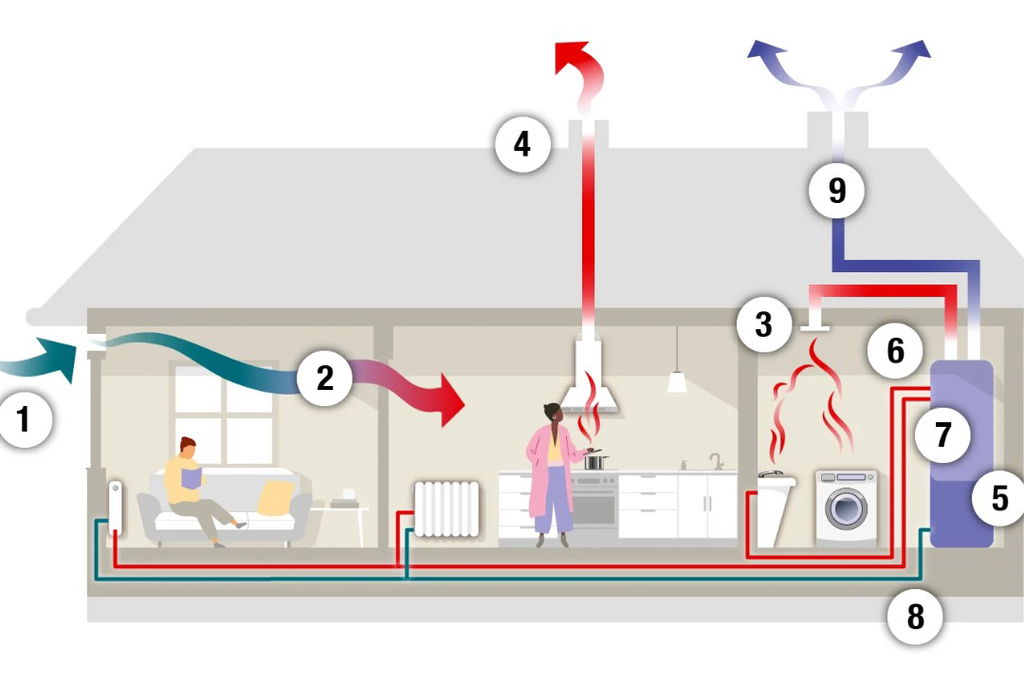

En frånluftsvärmepump kombinerar ventilation och värmeåtervinning i ett system. Här är hur den fungerar steg för steg:

🔄 1. Ventilation

• Frånluftsvärmepumpen suger ut använd (varm och fuktig) inomhusluft från kök, badrum, tvättstuga och andra våtutrymmen.

• Denna luft måste ventileras bort för att få ett friskt inomhusklimat.

🌡️ 2. Återvinning av energi

• Istället för att blåsa ut den varma frånluften direkt, passerar den först genom en värmepump.

• Värmepumpen tar tillvara energin (värmen) i frånluften innan den släpps ut.

🔋 3. Produktion av värme & varmvatten

• Energin används av värmepumpens köldmediekrets för att producera:

  • Värme till husets vattenburna värmesystem (t.ex. golvvärme eller radiatorer).

  • Varmvatten till kranar och dusch.

🌬️ 4. Frisk tilluft

• Samtidigt tas frisk uteluft in via ventiler i väggar eller fönster.

• På så sätt får huset ett kontinuerligt luftutbyte: dålig luft ut, frisk luft in.

✅ Fördelar

• Kombinerar ventilation + värme + varmvatten i ett system.

• Tar tillvara på energi som annars skulle gå förlorad.

• Passar särskilt bra i småhus och nybyggda, täta hus.

⚠️ Begränsningar

• Ger mindre effekt i äldre, otäta hus där luftläckage gör att värmen inte kan återvinnas lika effektivt.

• Om man öppnar ett fönster i huset så kommer all friskluft gå den vägen och övriga rum får ingen ny friskluft

• Ljud kommer in utifrån genom friskluftsventilerna

• Om huset har högt värmebehov kan en frånluftsvärmepump ibland behöva kompletteras med elpatron eller annan värmekälla.



Teknisk förklaring:

Så fungerar en frånluftsvärmepump

En frånluftsvärmepump återvinner värme ur den varma inomhusluft som ventileras ut från husets våtutrymmen, samtidigt som ny friskluft tas in genom fönster- eller väggventiler. På så sätt kombineras ventilation och värmeproduktion i ett och samma system.

Processen steg för steg:

1. Frånluft
   Varm och fuktig luft sugs ut från kök, badrum och tvättstuga och leds till frånluftsvärmepumpen. Frisk uteluft tillförs samtidigt via ventiler för att upprätthålla luftcirkulationen.

2. Förångare
   Den varma inomhusluften passerar förångaren där ett kallt köldmedium värms upp. Köldmediet förångas till gas, medan luften kyls ner och sedan släpps ut ur huset.

3. Kompressor
   Den förångade gasen komprimeras. Trycket höjs och temperaturen stiger kraftigt – från cirka +10 °C till omkring 80 °C.

4. Kondensor
   Kallt vatten leds in i kondensorn. Här överförs värmen från den heta gasen till vattnet, vilket både värmer upp husets värmesystem och tappvarmvattnet. Gasen kondenseras samtidigt tillbaka till vätska.

5. Uppvärmningssystem
   Det uppvärmda vattnet skickas ut i det vattenburna systemet – till golvvärme, radiatorer och varmvattenberedare.

6. Expansionsventil
   Köldmediet passerar en ventil där tryck och temperatur sjunker snabbt.

7. Cykeln börjar om
   Det kalla köldmediet återvänder till förångaren för att på nytt ta upp värme från frånluften.

Fördelar

En frånluftsvärmepump utnyttjar energi som annars skulle förloras genom ventilationen. Det gör den särskilt effektiv i byggnader där ventilationen går kontinuerligt och där man vill sänka energiförbrukningen för uppvärmning och varmvatten.
