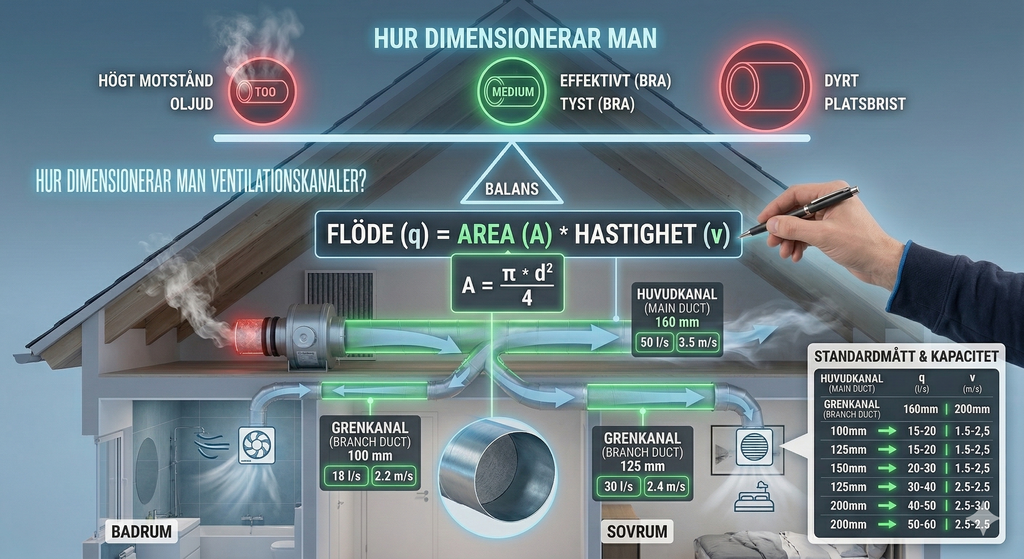

Dimensionera ventilationskanaler – Guide till rätt rörstorlek
Publicerad 2026-03-11 04:48 av Ventilation.se
Att dimensionera ventilationskanaler handlar om att hitta den perfekta balansen mellan luftflöde, lufthastighet och ljudnivå. Om kanalerna är för små uppstår ett högt luftmotstånd och irriterande visselljud. Är de för stora blir installationen onödigt dyr och tar upp för mycket plats i husets konstruktion. Här går vi igenom hur du räknar ut rätt dimension för ditt system.
1. Fastställ det totala luftflödet (q)
Det första steget är att veta hur mycket luft som faktiskt ska flyttas. Enligt Boverkets byggregler (BBR) bör ett hus ha ett minimiflöde på 0,35 liter per sekund per kvadratmeter (l/s/m²) golvarea.
- Exempel: Ett hus på 100 m² behöver ett totalt flöde på minst 35 l/s.
- Våtrumskrav: Badrum bör ha minst 10–15 l/s frånluft och kök ca 10 l/s (grundflöde).
2. Välj rätt lufthastighet (v)
Lufthastigheten mäts i meter per sekund (m/s) och är avgörande för ljudnivån. I bostäder strävar man efter låga hastigheter för att få en tyst miljö.
- Huvudkanaler: 3,0 – 4,0 m/s (Här passerar all luft till/från aggregatet).
- Avstickare (grenkanaler): 1,5 – 2,5 m/s (Leder luft till enskilda rum).
Tips: Överstiger du 4 m/s i en kanal i en bostad ökar risken markant för susande ljud i ventilerna.
3. Beräkning av kanalarea (A)
Tabellen visar rekommenderat maxflöde i liter per sekund (l/s) för att hålla ljudnivån nere och effektiviteten hög.
| Kanaldiameter (mm) | Tyst drift (2,5 m/s) Grenkanaler/Sovrum |
Normal drift (4,0 m/s) Huvudkanaler |
Typisk användning |
|---|---|---|---|
| 100 mm | ca 20 l/s | ca 31 l/s | Frånluft badrum, tilluft enskilda sovrum. |
| 125 mm | ca 35 l/s | ca 45-48 l/s | Större rum, samlingskanal för två små rum. |
| 160 mm | ca 50 l/s | ca 80 l/s | Huvudkanal för mindre villa, köksfläkt (imkanal). |
| 200 mm | ca 78 l/s | ca 125 l/s | Huvudkanal för medelstora/stora villor. |
| 250 mm | ca 122 l/s | ca 196 l/s | Stora flöden, flerbostadshus eller kontor. |
Gyllene regler vid val av dimension:
- Ljudkänsliga rum: I sovrum och vardagsrum bör man aldrig överstiga 2,5 m/s för att undvika sus.
- Energibesparing: En större kanal har lägre tryckfall, vilket gör att fläkten drar mindre ström.
- Platsbrist: Om du måste gå ner i dimension på grund av utrymme, installera en extra ljuddämpare direkt efter förträngningen.
